【製品概要】

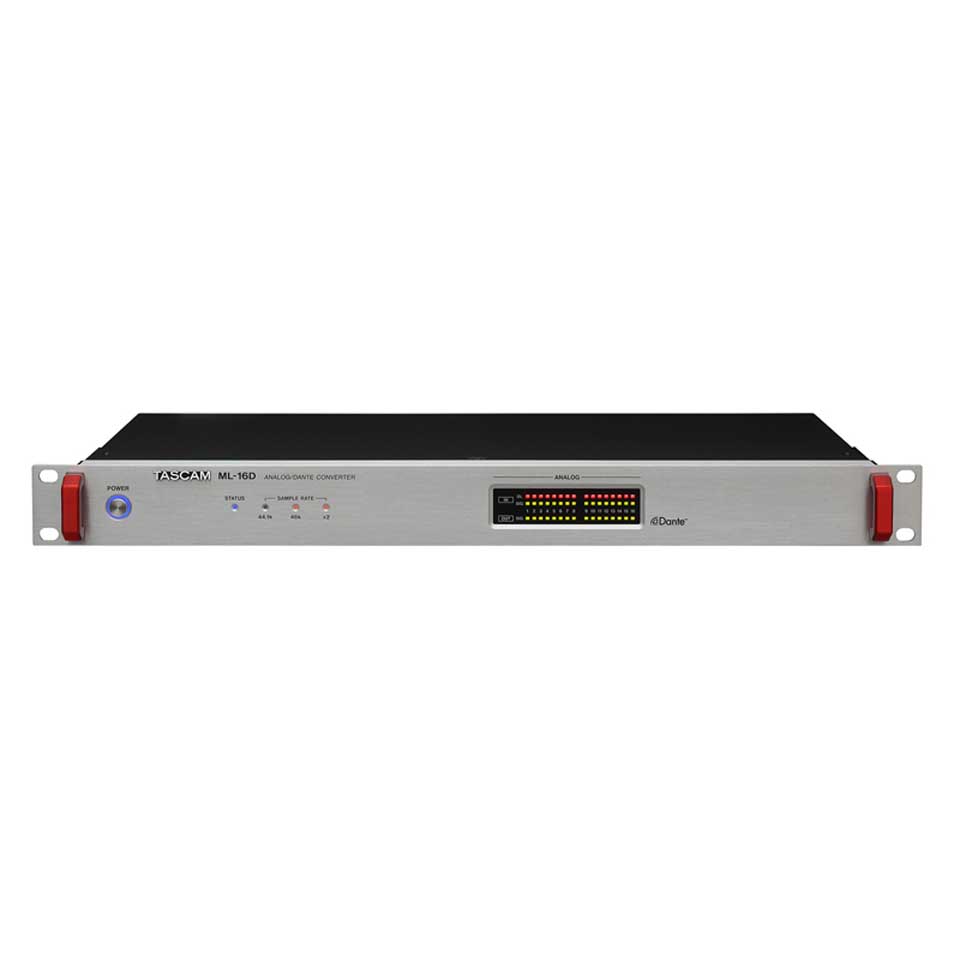

1Uのコンパクトなサイズで16チャンネル アナログライン入力/出力信号をDanteに変換するコンバーターです。
Danteはリダンダント（Primary/Secondary）にも対応。
アナログライン入出力はD-sub端子を標準装備。

【機能一覧】

■Danteインターフェース標準装備
・Dante Primary/Secondaryを搭載しリダンダントに対応
・AES67にも対応。RavennaなどAES67と互換のあるネットワークオーディオとも接続可能
・Dante Controllerを使用してフレキシブルなるルーティングが可能
■最高 96kHz/24bitに対応
■アナログ入出力信号のレベル監視が可能なシグナル/オーバーロード・インジケーター搭載
■設備用途、PA、放送局など様々なシーン対応可能な5段階のリファレンスレベルの設定が可能
■機器の故障やエラーなどを知らせるSTATUSインジケーター搭載
■Danteインターフェース経由でのファームウェアアップデートが可能

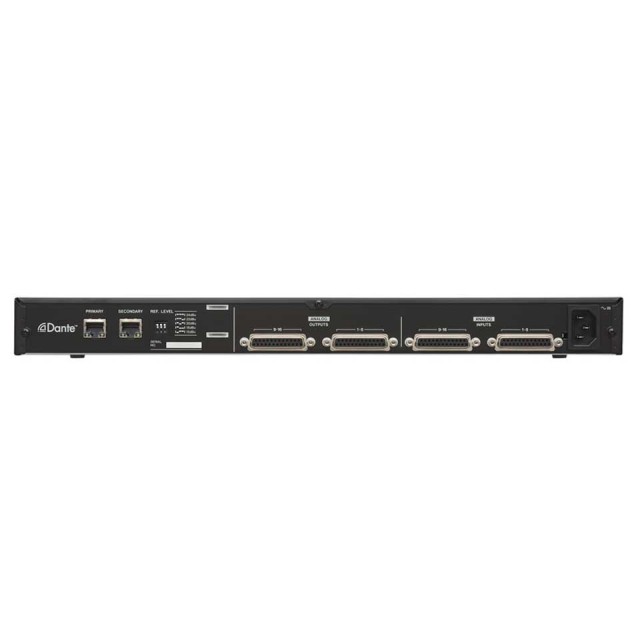

■ライン入出力端子としてD-sub 25pinを標準搭載
■1U ラックマウントサイズ
■オプションのD-sub⇔Euro blockブレイクアウト・ボックスを使用することで設備用途へ最適なEuro Blockコネクターに対応
■オプションのD-sub⇔XLRブレイクアウト・ボックスを使用することでステージボックスとしての用途など汎用性のあるXLRコネクターに対応

【製品仕様】

■アナログ
チャンネル数：16ライン入力/16ライン出力

■デジタル
サンプリングレート：44.1k/48k/88.2k/96k Hz
ビット長：16bit/24bit

■ライン入力
コネクター：D-sub 25pin メス
コネクター：インチタイプ No.4-40 UNC
ピンアサイン：AES59-2012に準拠TASCAMピンアサイン
規定入力レベル：+4dBu、+6dBu（最大入力レベルが+15dBuのときのみ）
最大入力レベル：+24dBu、+22dBu、+20dBu、+18dBu、+15dBu
　　　　　　　　（REF. LEVEL切り換えスイッチの設定による）
入力インピーダンス：10kΩ以上

■ライン出力
コネクター：D-sub 25pin メス
コネクター：インチタイプ No.4-40 UNC
ピンアサイン：AES59-2012に準拠TASCAMピンアサイン
出力インピーダンス：200Ω以下
適合負荷インピーダンス：2kΩ以上
規定出力レベル：+4dBu、+6dBu（最大出力レベルが+15dBuのときのみ）
最大出力レベル：+24dBu、+22dBu、+20dBu、+18dBu、+15dBu
　　　　　　　　（REF. LEVEL切り換えスイッチの設定による）

■デジタル入出力
コネクター：RJ-45×2
伝送プロトコル：Dante
Gigabit Ethernet規格：1000BASE-T（IEEE 802.3ab）
ケーブル：カテゴリー5e以上のSTPケーブル

電源：AC100V、50/60Hz
消費電力：22W 14W
外形寸法：483(W)×45(H)×303.8(D)mm
質量：3.5kg 3.3kg
動作温度：0～40C
付属品：電源コード、ラックマウントビスキット、取扱説明書(保証書付き)
