【製品概要】
RedNet R1は、単なるリモート・コントローラーではありません。
Focusrite RED 8PREを代表とするREDシリーズの力を解き放つべく開発された拡張デバイスです。
REDシリーズの入力や出力レベルのコントロールはもちろん、Protools HDX、その他のDAW、REDシリーズの出力、さらにはDanteオーディオ・ネットワーク内に存在するI/Oの出力形式と出力先を瞬時に切り替えることができます。
入力ソースのシームレスな切り替え
モノラルから7.1.4chまでの出力形式を最大8種類保存することができ、モノラルからサラウンド、さらには7.1.4chのモニター・セットを切り替えることができます。
出力先の切り替えとコントロール
出力先のルーティングもモノラルから7.1.4chまで最大4種類保存することができ、スピーカーの切り替えだけでなく、ルーティング内のアウトプット・レベルを一括でコントロールしたり、チャンネルごとのソロ／ミュートも可能です。
REDシリーズのマイク・インプットをリモート・コントロール
REDシリーズのマイク・インプットのレベルや、PAD、入力形式切り替えを行うことができます。
トークバック機能内蔵
REDNET R1に内蔵されているマイク、本体のマイク入力端子に接続されたマイクをトークバックマイクとして使用できます。
トークバックマイクの出力先はDanteネットワークに接続されたI/Oを含め、4系統指定することができます。
【主な特徴】
フレキシブルなモニター制御
トップパネルのコントロールには、レベル、リファレンスレベルのプリセット選択、カット、ディム、ミュート、様々なソロモードがあります。
スピーカーの切り替え
多数のモニタリング・プリセットを切り替えるためのA/Bスイッチと、4つの折り畳み式プリセットを使用することで、素早い切り替えでダウンミックスをチェックすることができます。
トークバック機能
RedNet R1にはトークバック用のマイクが内蔵されています。また、リアパネルのXLR端子に任意のトークバック・マイクを接続して、トークバックをDanteネットワーク上のI/OやREDシリーズ・インターフェースの任意の出力に送ることができます。
RedNet Controlによるソフトウェア／ハードウェア制御環境
RedNet Controlを使用することで、ソフトウェア上で複雑なモニタリングとルーティングの設定を素早く設定することができます。
フットスイッチ入力
1/4インチジャックソケットではトークバックの管理、LFEミュート用のフットスイッチとして使用可能
パワーオーバーイーサネット（PoE）対応
イーサネット経由（PoE規格を使用）、またはDC電源を使用して電源を供給します。
【製品仕様】
■内部トークバック：
・ゲインレンジ：0dB～55dB
・タイプ：バランス、Zin = 3kΩ
・最大入力レベル：+10dBu ± 0.5dB
■外部トークバック
・利得範囲 0dB～55dB
・ゲインレンジ：バランス、Zin=3kΩ
・最大入力レベル：+10dBu ± 0.5dB
・周波数特性：20Hz-20kHz ± 2dB
・THD+N：-98dB (0.0012%) @ -1dBFS
・EIN：-128dBu ‘A’-Weighted (typical)
・SN 比：-111dB ‘A’ウェイト、最小ゲイン
・CMRR(同相信号除去比)：50/60Hz CMRR：-77dB
■ヘッドフォン出力
・値はすべて最大出力レベル(Rs = 600Ω)での測定による
・0dBFS基準レベル：+11dBm
・周波数特性：20Hz～20kHz ±0.5dB
・THD+N：-100dB(0.001%)@-1dBFS,Rs=150R
・出力インピーダンズ：5Ω
・ヘッドフォンのインピーダンス：32Ω - 600Ω
■デジタルパフォーマンス
・サポートされているサンプルレート： 44.1／48／88.2／96 kHz (-4% ／-0.1%／+0.1%／+4.167%) 24ビット時
・クロック・ソース：内部またはDanteネットワーク・マスターから

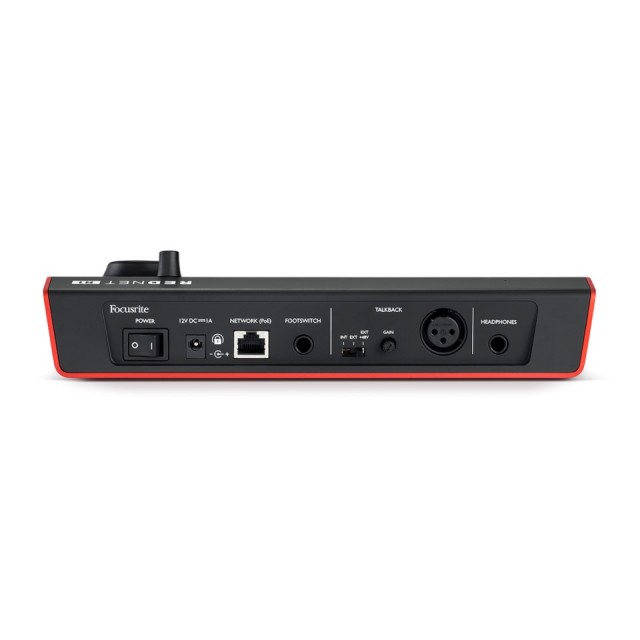

■入力
・外部トークバックマイク入力：1 XLR (F)
・フットスイッチ：1ステレオジャック
■出力
・ヘッドフォン出力：1ステレオジャック
■電源スイッチ：1スイッチ
・トークバック・ゲインポット：1ポット
・トークバック・スイッチ：トライステートスイッチ（外部トークバック+48V、外部トークバック、内部トークバック）
■PSU ＆ ネットワーク接続
・PSU (PoEおよびDC)：PoE入力およびDC 12Vロックバレル入力コネクタ
・ネットワーク・コネクタ：標準 RJ45
■電源
・パワーオーバーイーサネット(PoE)：IEEE 802.3afクラス0のPower-over-Ethernet規格（PoE AまたはPoE B互換）に準拠
・DC電源：12V 1.2A DC電源
・消費電力：PoE：10.3W 、DC：9W
