【製品概要】

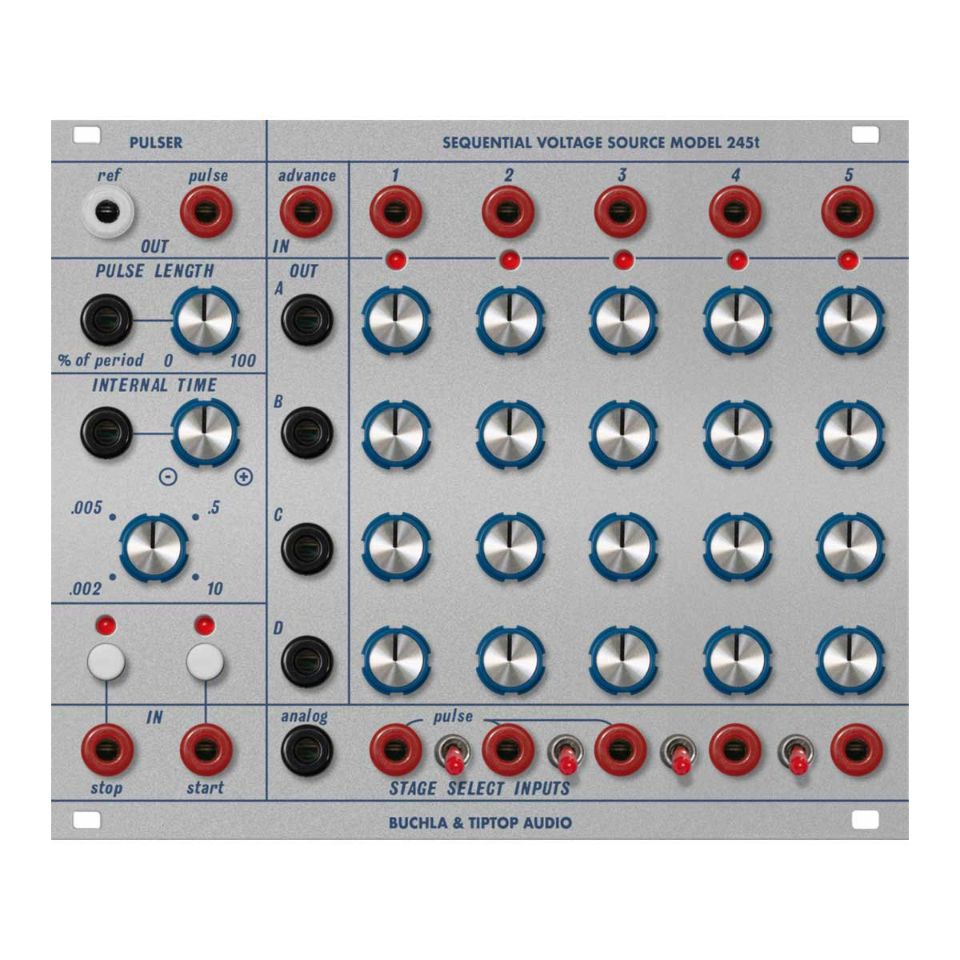

パルサーとボルテージ・ステージの2つのセクションを持つ、4トラック x 5ステージ（ステップ）のアナログ・シーケンサー

■パルサー・セクション
・基本的な動作はボルテージ・ステージ・セクションのステージを次のステージに進めるための2つのクロック信号の出力です。[Pulse (Output)]端子はパルス信号を出力します。
・このパルス信号は初段に10V/100μSecのパルスが立ち上がり、5Vのパルス(ゲート)が続きます。そのパルス幅はデューティ比 0～100%の間で可変で[Pulse Length]ノブの設定に外部CVによる制御が加算され決定されます。
・パルスの周期は[.002-10]ノブを回して数ミリ秒から約10秒の範囲で設定できます。さらに[- - +]アッテヌバーター・ノブで外部CVの極性とレベルを調整しパルス信号の周期を変えることができます。
・[Ref (Output)]端子からパルス信号と同じ周波数の下降ノコギリ波信号（10Vから0Vまで下降）を出力します。
・[Start]ボタンを押すと2つの信号が出力され、[Stop]ボタンを押すと停止します。それぞれの入力端子にパルス信号を入力することでも可能です。
・パルサーが停止中に[Stop]ボタンを再度押すとパルスを一つだけ出力します。

■ボルテージ・ステージ・セクション
・基本的な動作は4トラック x 5ステージ（ステップ）のアナログ・シーケンサーで、4系統のCVメモリーの働きもします。
・出力はゲート信号（10V）と20個のノブで設定できるCV（0～10V）の2種類で、アクティブになったステージは1つのゲート信号と4つのCVを同時に出力します。そのため（1+4）トラック x 5ステージのシーケンサーや設定した4系統のCVを最大5パターンまで保存し出力可能なCVメモリー、CVプリセットとして使用できます。
・[Stage Select Inputs]の各スイッチの切り替えでアクティブになるステージ数を設定できます。また、スイッチの脇にある[Stage Select Inputs]の各端子にパルス信号を入力すると瞬時に該当するステージがアクティブになります。
・[Analog (Input)]端子に入力するCV（0～10V）により任意のステージを選択することができます。その電圧のレンジはおおよそ、Off（0V～0.75V）、Stage1（0.75V～2.5V） Stage2（2.5V～4.25V）Stage3（4.25V～6V）Stage4（6V～7.75V） Stage5（7.75V ～10V）です。
・通常はパルサー・セクションの信号をボルテージ・ステージ・セクションの[Advance (Input)]端子に入力してシーケンスを前進させますが、下降ノコギリ波信号を[Analog (Input)]端子に入力するとシーケンスを後進させることができます。
・1トラックのCV出力をインターナル・タイムの[- - + (Input)]端子に入力しノブで調整するとシーケンスが等間隔ではなくシンコペーションやシャッフルなどの効果を加える事ができます。
・任意のゲート信号（10V）を任意の[Stage Select Inputs]の端子に入力することで複雑なシーケンス・パターンを作ることができます。

【製品仕様】

■サイズ:30HP
■Max Depth:25mm
■消費電流 +12V:63mA/-12V:28mA

※この商品はモジュール型シンセサイザー（ユーロラック・モジュラーシンセ規格）です。単品での使用はできません。
いくつかのモジュールを組み合わせての使用となります。電源供給ユニット、マウントケースが別途必要です。
