【製品概要】

複雑な CV 信号を生成することができるクアッド・ファンクション・ジェネレーター

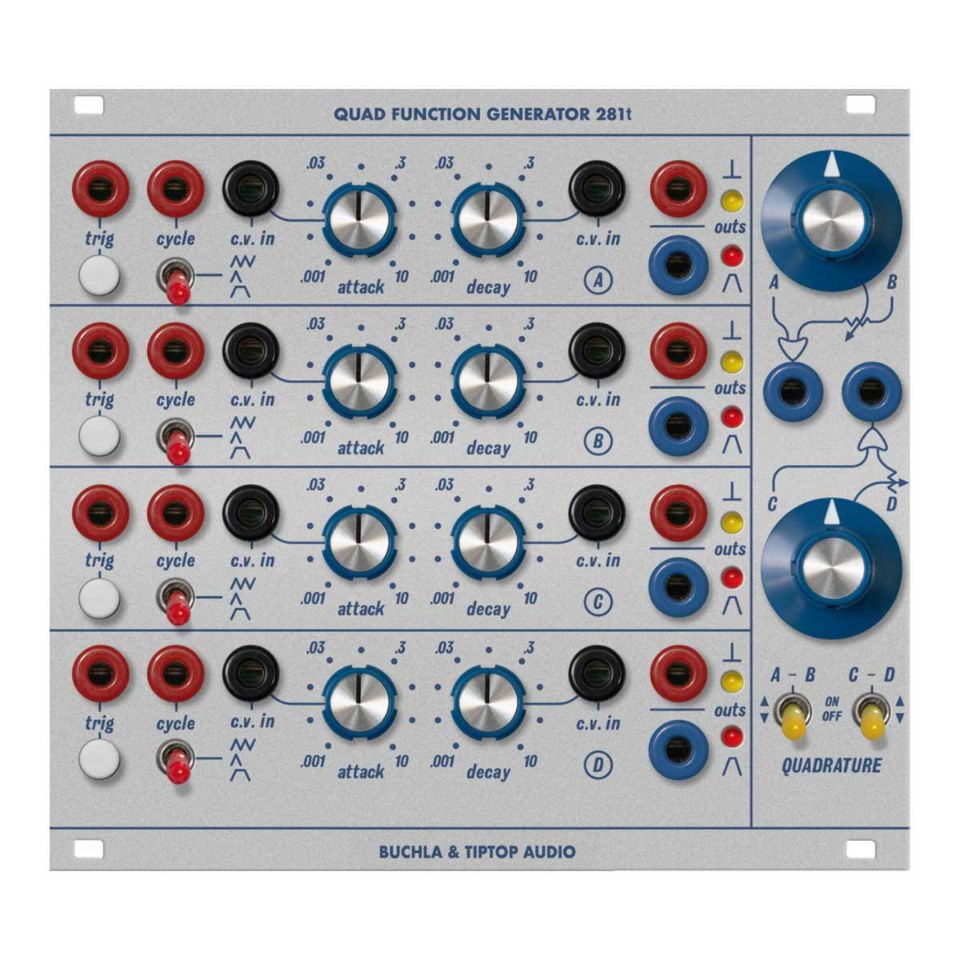

Quad Function Generator 281t は複雑な CV 信号を生成することができるクアッド・ファンクション・ジェネレーターです。モジュールは4チャンネルのファンクション・ジェネレーターで構成されています。それぞれ独立して使用することも、チャンネルAとB、チャンネルCとDのペアをミックスして複雑な波形を生成することもできます。

【機能】

■3種類の動作モード
各チャンネルの動作モードは3種類用意されており、それぞれ異なる動作モードを設定できます。
attack と decay に設定できる時間は0.001秒から10秒です。

■Transient モード
trig ゲート信号を入力するか、trig ボタンを押してマニュアル・トリガーで動作します。ゲートが ON になると attack ノブで設定した時間で CV が最大値まで上昇し、その後 decay ノブで設定した時間で0へと下降します。「AR エンベロープ」とも呼ばれる動作モードです。

■Sustained モード
trig ゲート信号を入力するか、trig ボタンを押してマニュアル・トリガーで動作します。ゲートが ON になると attack ノブで設定した時間で CV が最大値まで上昇し、ゲートが ON の間 CV は最大値を保持します。ゲートが OFF になると decay ノブで設定した時間で0へと下降します。「ASR エンベロープ」とも呼ばれる動作モードです。

■Cyclic モード
ゲートに関係なく attack フェーズと decay フェーズが繰り返されるモードです。attack ノブと decay ノブで設定した時間で、繰り返す速度が変化します。専用の cycle ジャックにゲートを入力して Cyclic モードの ON/OFF を切り替えることもできます。

■チャンネル・コントロールと出力
attack と decay はそれぞれ外部 CV でもコントロールすることができます。各チャンネルで生成した CV は、右側の青いジャックから出力されます。同時に decay フェーズが0になるタイミングで赤いジャックからパルスが出力されます。どちらの出力もジャックの右側に用意された LED で視覚的に確認できます。

■QUADRATURE モード
パネル右側の QUADRATURE セクションを使用すると複雑な波形を生成することができます。QUADRATURE モードをONにするとチャンネルAとB、チャンネルCとD、それぞれのペアの位相を90度ずらします。この機能はスイッチで ON/OFF の切り替えが可能です。上の青いジャックからはそれぞれの出力をOR関数で処理した結果(より大きい電圧側を出力)を出力します。チャンネルBとチャンネルDはミックスするレベルをノブでコントロールすることができます。

【製品仕様】

■サイズ:28HP
■Max Depth:32mm
■消費電流 +12V:160mA/-12V:55mA
※この商品はモジュール型シンセサイザー（ユーロラック・モジュラーシンセ規格）です。単品での使用はできません。
いくつかのモジュールを組み合わせての使用となります。電源供給ユニット、マウントケースが別途必要です。
