【製品概要】

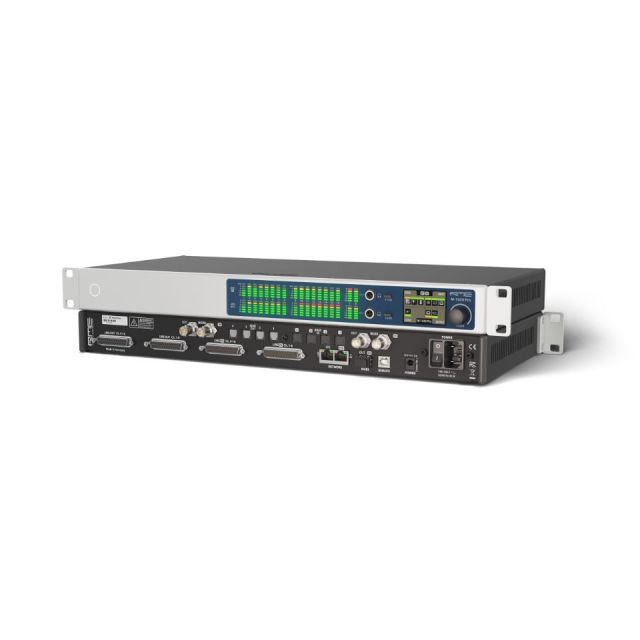

アナログ16イン/20アウトとMADI・AVB/Milanを1Uに統合。次世代イマーシブの新基軸。
M-1620 Proは、16チャンネルのアナログ入力と20チャンネルのアナログ出力を搭載し、ライン・レベル信号をMADI、AVB/Milan、ADATへとシームレスに相互変換・統合可能な、革新的なAD/DAコンバーター ＆ デジタル・パッチベイ・ルーターです。
視認性に優れたLEDメーターとディスプレイで構成された新設計のフロント・パネル、チャンネル単位の+13 / +19 / +24 dBu入出力レベル切替、2系統の独立ヘッドフォン出力、最先端のコンバーター回路と柔軟な内部ルーティング、RME独自のジッター抑制技術「SteadyClock FS」、そしてリダンダント対応のMADI・ネットワーク・電源接続を搭載*。これらすべてを、わずか1Uラックサイズに集約し、次世代イマーシブ・スタジオ構築の新たな基準を打ち立てます。
M-1620 Proは、イマーシブ・オーディオ再生、マルチチャンネル収録、ライブPA、ポストプロダクション、放送設備、そしてハイエンド・オーディオ・システムの構築に至るまで、あらゆるプロフェッショナル環境で圧倒的なパフォーマンスを発揮します。
* MADIおよび電源のリダンダント構成には、別売のオプションが必要です。
【主な特長】
■アナログ入力 × 16チャンネル、アナログ出力 × 16チャンネル（D-sub 25ピン）
■各アナログ入出力チャンネル毎にリファレンス・レベルの変更可能：+13 / +19 / +24 dBu
■独立制御可能な2系統のTRSヘッドフォン出力で全ての入力信号（アナログ / デジタル）をモニター可能
■4種類のアンチエイリアス・フィルター（Sharp / Slow / Short Delay Sharp / Short Delay Slow）を選択可能
■シームレスなMADIリダンダント設計（オプションのオプティカルMADI SFPモジュールで利用可能）
■MADI - AVB/Milanコンバージョン
■RJ45 ギガビット・イーサネット AVB/Milan × 2系統、双方向で8ストリーム（最大128チャンネル）、1 ～ 8 / 12 / 16ch、リダンダント仕様
■完全リダンダント電源（オプションの外部電源アダプターで利用可能）
■SteadyClock FS：超低ジッターのデジタル・クロック・テクノロジー
■SyncCheck ＆ ICC：クロック・ソースにエラーが生じた際に瞬時に別の利用可能なソースに自動切り替え
■すべての機能に簡単に直接アクセス可能なコントロール・ノブと2インチのフルカラー・ディスプレイ
■任意の出力へ自由な入力ソースのルーティングが可能
■フロント・パネルまたはウェブ・リモートからすべての設定・ルーティング変更が可能
■IEEE 1722.1 ATDECC / JSON OSC API / ネットワークまたはUSB接続を介しリモート・コントロール
【製品仕様】
アナログ
■ライン入力1～16
・解像度：24 bit
・チャンネル毎のInputレベル切替：+24 dBu、+19 dBu、+13 dBu @ 0 dBFS
・入力ACカップリング、完全対称の信号経路（サーボバランス）
・入力インピーダンス：9.5 kΩ
・SN比 (SNR) @ +24 dBu、44.1 kHz：117.0 dB RMS unweighted、120.7 dBA
・SN比 (SNR) @ +19 dBu：116.3 dB RMS unweighted、119.9 dBA
・SN比 (SNR) @ +13 dBu：114.7 dB RMS unweighted、118.3 dBA
・周波数特性 @ 44.1 kHz、-0.1 dB：5 Hz ～ 20.5 kHz
・THD @ -1 dBFS：＜ -111 dB、＜ 0.00029%
・THD+N @ -1 dBFS：＜ -108 dB、＜ 0.00039%
・チャンネル・セパレーション：＞ 110 dB
■ライン出力1～16
・解像度：24 bit
・チャンネル毎の出力レベル切替：+24 dBu、+19 dBu、+13 dBu @ 0 dBFS
・出力DCカップリング、完全対称の信号経路（”truly balanced”）
・出力インピーダンス：200Ωバランス、100Ωアンバランス
・SN比 (SNR) @ +13 dBu：119.2 dB RMS unweighted
・SN比 (SNR) @ +19 dBu：119.7 dB RMS unweighted
・SN比 (SNR) @ +24 dBu：119.9 dB RMS unweighted
・周波数特性 @ 44.1 kHz、-0.1 dB：0 Hz～20.3 kHz（Sharpフィルター、デフォルト）
・周波数特性 @ 96 kHz、-0.1 dB：0 Hz～30 kHz（Slowフィルター、デフォルト）
・周波数特性 @ 96 kHz、-0.1 dB：0 Hz～44.1 kHz（Sharpフィルター）
・周波数特性 @ 192 kHz、-0.1 dB：0 Hz～60.5 kHz（Slowフィルター、デフォルト）
・周波数特性 @ 192 kHz、-0.1 dB：0 Hz～85 kHz（Sharpフィルター）
・THD @ 19 dBu：＜ -120 dB、＜ 0.0001%
・THD+N @ 19 dBu：＜ -113 dB、＜ 0.0002%
・チャンネル・セパレーション：＞ 110 dB
■ヘッドフォン出力 Phones 1/2、 3/4
・解像度：24 bit
・出力：6.3 mm TRSステレオ（アンバランス）またはモノラル（バランス）端子
・最大出力レベル：+4 dBu、+19 dBu（バランス・モード時：+10 dBu / +25 dBu）
・各出力端子毎に出力レベルを切り替え可能
・SN比 (SNR) @ 19 dBu：＞ 109 dB RMS unweighted、＞ 111 dB(A)
・周波数特性 @ 44.1 kHz、-0.1 dB：0 Hz～20.0 kHz（Sharpフィルター、初期設定）
・周波数特性 @ 96 kHz、-0.1 dB：0 Hz～20.0 kHz（Slowフィルター、初期設定）
・周波数特性 @ 96 kHz、-0.1 dB：0 Hz～44.3 kHz（Sharpフィルター）
・周波数特性 @ 192 kHz、-0.1 dB：0 Hz～43 kHz（Slowフィルター、初期設定）
・周波数特性 @ 192 kHz、-0.1 dB：0 Hz～85 kHz（Sharpフィルター）
・THD+N @ 4 dBu、32 Ω 負荷：＜ -100 dB、＜ 0.001%
・THD+N @ 19 dBu、100 Ω 負荷：＜ -100 dB、＜ 0.001%
■ギガビット・イーサネット・ポート
・RJ45 × 2（リダンダント仕様）
・100 Mbit/s（オーディオ・ストリーム非対応）、1 Gbit/s（AVBストリーム対応）
・標準ポートLED：接続（黄）、データ転送（緑）
・ストレートおよびクロスオーバー・ケーブル対応（Auto MDI-X）
・8系統のAVB入出力ストリーム（AAF、AM824対応）
・*オーディオ・ストリームは1～8、12、16チャンネル・サイズ選択可
・*9系統目にCRFのみをサポートするクロック専用ストリーム
・ATDECCによるリモート・ステータス表示およびコントロール
・IPネットワーク経由のHTTPによるリモート・ステータス表示およびコントロール（ブラウザ）
デジタル入力
■ADAT
・4 x TOSLINK
・シングル・スピード：32チャンネル 24 bit / 48 kHz
・ダブル・スピード（S/MUX2）：16チャンネル 24 bit / 96 kHz
・クワッド・スピード（S/MUX4）：8チャンネル 24 bit / 192 kHz
■MADI
・AES10-2003に準拠
・BNCコアキシャル、75Ω
・オプティカルSFPモジュール（オプション）
・62.5/125および50/125互換
・56チャンネル/64チャンネルの両モードに対応、96kフレーム対応
・シングル・スピード：最大64チャンネル 24 bit / 48 kHz
・ダブル・スピード：最大32チャンネル 24 bit / 96 kHz
・クワッド・スピード：最大16チャンネル 24 bit / 192 kHz
・リダンダントMADI入力対応
■ワード・クロック
・BNC、ターミネーション（75Ω）
・44.1 kHz - 192 kHzをサポート
・SteadyClock FSは低ジッター・クロック信号を抽出
・フル・スピードまたはシングル・スピードの操作をサポート
・Intelligent Clock Controlはクロック・ソースをシームレスに切り替え（*AVBソースを除く）
■USB端子
・USB 2.0
・リモート・コントロール用（*オーディオ信号は非対応）
デジタル出力
■ADAT
・4 x TOSLINK
・シングル・スピード：32チャンネル 24 bit / 48 kHz
・ダブル・スピード（S/MUX2）：16チャンネル 24 bit / 96 kHz
・クワッド・スピード（S/MUX4）：8チャンネル 24 bit / 192 kHz
■MADI
・AES10-2003に準拠
・BNCコアキシャル、75Ω
・オプティカルSFPモジュール（オプション）
・62.5/125および50/125互換
・56チャンネル / 64チャンネルの両モードに対応、96kフレーム対応
・シングル・スピード：最大64チャンネル 24 bit / 48 kHz
・ダブル・スピード：最大32チャンネル 24 bit / 96 kHz
・クワッド・スピード：最大16チャンネル 24 bit / 192 kHz
■ワード・クロック
・BNC、75Ω
・44.1 kHz - 192 kHzをサポート
・SteadyClock FSは低ジッター・クロック信号を抽出
・フル・スピードまたはシングル・スピードの操作をサポート
一般
■寸法：440 × 44 × 243 mm
■重量：2.8 kg
■梱包サイズ：560 × 315 × 115 mm
■準拠：CE、FCC、WEEE、RoHS
■電源：45 W AC 100 ～ 240 V
■消費電力：平均 30 W、スタンバイ時 0.5 W
■同梱物
・電源コード
・ラック耳 × 2
・ラック耳取り付け用ネジ × 4
・ゴム足
・M-1620 Pro 日本語ユーザーガイド
・保証書
※最新の動作環境、OS対応状況についてはメーカーサイトにてご確認ください。
※製品の仕様・性能、外観、付属品、価格、発売日等は予告なく変更となる場合があります。
