【製品概要】
Radial Catapultは、1本のLANケーブル接続で4つのアナログオーディオの伝送を可能にするモジュラーシステムです。Catapultが他のサブスネークケーブルと異なる点は、端末が頑丈なスチールボックス（INPUT/OUTPUTモジュール）であることです。トランス搭載モデルでは、アイソレートによりグランドループを起因とするノイズを除去したり、信号をスプリットすることができます。
Catapultモジュールは、一般的なXLR端子を使用しています。端子の極性は、ピン1:グラウンド、ピン2:ホット、ピン3:コールドです。より大きなルーティング・オプションを可能にするために、各モジュールには2つのXLRセットが装備されています。これにより、トランスを搭載したモジュールを、スタンドアロンのアイソレータとして使用することができます。トランスモデルは、マイクレベル（-30dB）モデルのTX4M、RX4Mもしくはラインレベル（+4dB）モデルのTX4L、RX4Lを選択します。
TX4M / RX4M （マイクレベル・トランス）モジュール
これらのモジュールは、2台のミキサー間でマイク信号をスプリット（分配）したい場合に使用します。トランスは送信用のTX4Mもしくは受信用のRX4Mの何れかの内部トランスを使用することができますが、通常は送信側のトランスを使用します。

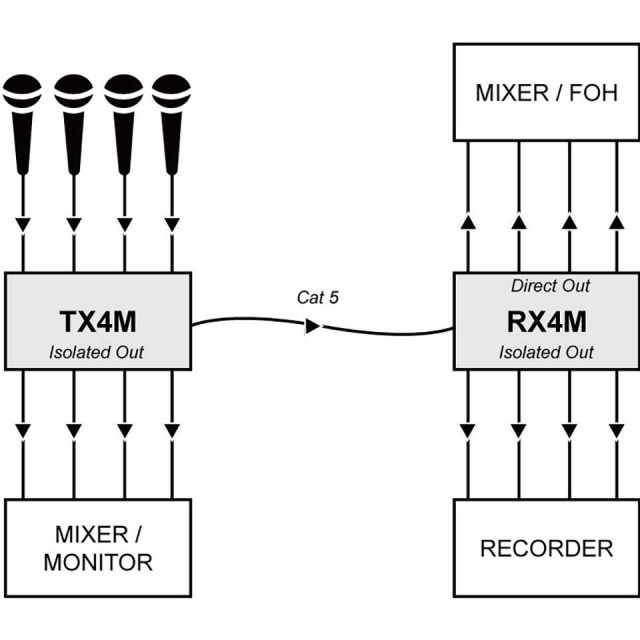

下図の例では、ステージマイクの信号をモニター卓だけでなく、離れた場所にあるFOHやレコーダーにも送る必要があります。そのようなとき、TX4MのOUT（Ethernet）をFOHコンソール側のRX4MのIN（Ethernet）にCat5ケーブルで接続することで、FOHコンソールからファンタム電源を供給できます。また高性能Eclipseトランスを介したISO OUT（Isolated Out）をモニターミキサーに接続することで、グランドループを起因とするノイズを除去します。
同じTX4Mを使用して、レコーダーに送るためにマイク信号を分配することもできます。
【製品仕様】
TX4M -RX4M
オーディオ回路 パッシブ・マイクスプリッター、トランス内蔵
周波数特性 7Hz to 20kHz
THD 0.001%
ダイナミックレンジ 140dB
最大入力 +35dBu
最小負荷インピーダンス 100Ω
CMR ＞113dB
