【製品概要】
Radial Catapultは、1本のLANケーブル接続で4つのアナログオーディオの伝送を可能にするモジュラーシステムです。Catapultが他のサブスネークケーブルと異なる点は、端末が頑丈なスチールボックス（INPUT/OUTPUTモジュール）であることです。トランス搭載モデルでは、アイソレートによりグランドループを起因とするノイズを除去したり、信号をスプリットすることができます。
Catapultモジュールは、一般的なXLR端子を使用しています。端子の極性は、ピン1:グラウンド、ピン2:ホット、ピン3:コールドです。より大きなルーティング・オプションを可能にするために、各モジュールには2つのXLRセットが装備されています。これにより、トランスを搭載したモジュールを、スタンドアロンのアイソレータとして使用することができます。トランスモデルは、マイクレベル（-30dB）モデルのTX4M、RX4Mもしくはラインレベル（+4dB）モデルのTX4L、RX4Lを選択します。
TX4L / RX4L （ラインレベル・トランス）モジュール
前述したように、トランスはグランドループを起因とするノイズを除去するのに最適です。特に2台の機器間が離れていて、異なる経路から電源を供給している場合に効果的です。トランスで信号をアイソレートすることで、漂遊DCをブロックしつつオーディオを通過させます。
ラインレベル・トランスは、通常はシステムの受信側（RX4L）に使用します。Catapultをモニター用のスネークまたはクロスオーバーとして使用している場合、FOHとステージ間をアイソレートすることで、トラブルシューティングの時間を大幅に節約できます。

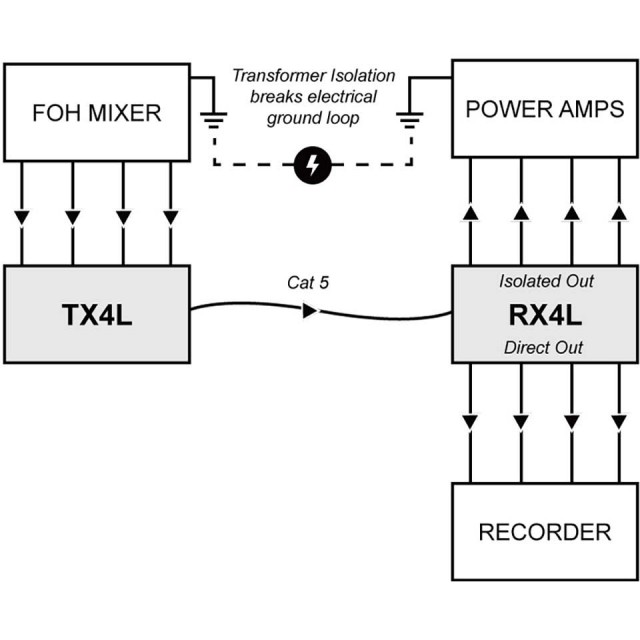

下図の例では、FOHコンソールとパワーアンプ間にCatapultを導入することで、パワーアンプにアイソレートされた信号を簡単に送ることができます。高性能Eclipseトランスは、最大15dBの信号に対応します。また必要に応じて、アイソレートされていない信号をレコーダーなどに送ることもできます。
【製品仕様】
TX4L -RX4L
オーディオ回路 パッシブ・ラインスプリッター、トランス内蔵
周波数特性 7Hz to 20kHz
THD 0.0007%@1kHz
ダイナミックレンジ 140dB
ゲイン 0dB/-5.7dB
最大入力 +35dBu
最小負荷インピーダンス 100Ω
CMR ＞113dB
