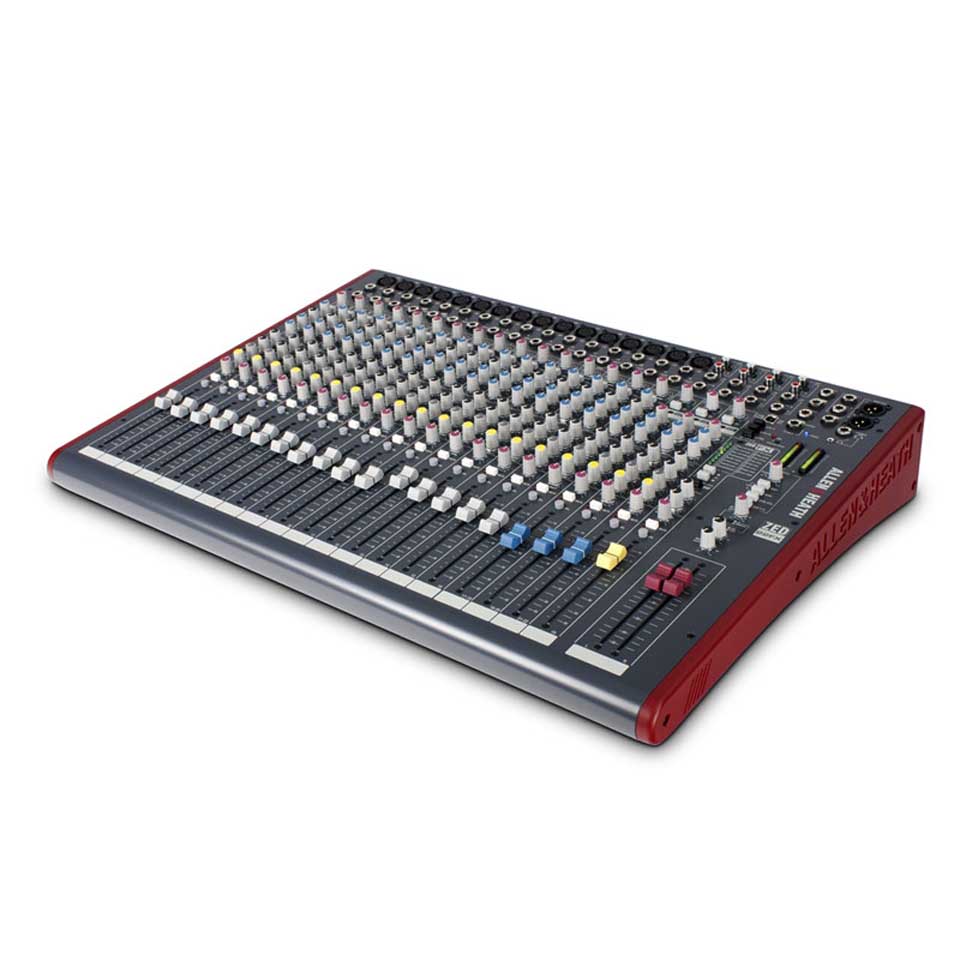

パーソナル・ユースからライブ、レコーディングまで活躍するALLEN & HEATHのZEDシリーズのエフェクト搭載モデル、ZED-22FX。
ALLEN & HEATHの優秀なDSPエンジニアによる独自設計の、美しく響くリバーブ・アルゴリズムを搭載。
ZED-FXシリーズでしか得ることのできないクオリティのサウンドを生み出します。
ZED-FXシリーズはUSBも搭載し、基本性能は、従来のZEDシリーズと同様のスペックをそなえ、さらにエフェクトを16種搭載することにより、1台でライブ、音楽制作に活躍します。
バンドが必要としているすべての機能を備えているので、サウンド・エンジニアは必要ありません。
フロント・パネルのレイアウトもロジカルで、直感的な操作が行え、暗いステージでもパーフェクトなミキシングを提供します。

特徴

・モノラル・チャンネル16系統
・2バンドEQ付ステレオ・チャンネル4系統、音源追加用入力
・ディレイを中心としたエフェクト16種
・ノイトリック製マイクXLR端子
・ノイトリック製1/4インチ端子
・チャンネル・インサート
・広範囲なゲイン幅を誇るDuoPreマイク／ライン入力
・MusiQ採用の3バンド・イコライザー
・プリ・フェードAUXセンド2系統
・ポスト・フェードAUXセンド1系統
・インターナルFXセンド1系統
・ミュート・インジケーター
・ステレオ音像のパン
・PFL/ピーク・インジケーター
・アルプス製100mmフェーダー
・ステレオ・リターン＆プレイバック
・全チャンネルにレベル・コントロール
・12セグメント棒グラフ・メーター
・AUX1/2でモノ／ステレオ切替
・モニター出力セクション
・ステレオ出力ソースの追加
・使い勝手の良いUSBステレオ・オーディオ入出力

仕様

[作動レベル入力]
・モノ・チャンネル（XLR）入力：ノミナル +6～-63dBu（最大時+17dBu）
・モノ・チャンネル・ライン入力（フォーン端子）：+10～-26dBu（最大+30dBu）
・インサート・ポイント （TRSフォーン端子）：ノミナル 0dBu 最大+21dBu maximum
・ステレオ入力（フォーン端子）：ノミナル0dBu（コントロール = Off～+10dB）
・ステレオ入力（フォノ端子）：ノミナル0dBu（コントロール = Off～+10dB）

[出力]
・L、R & モノ出力（L&R XLR、モノ・ジャック）：0dBu最大 +21dBu
・Aux Outputs（フォーン端子）：ノミナル 0dBu 最大 +21dBu
・Alt Outputs（フォノ端子）：ノミナル 0dBu 最大 +21dBu
・Rec Outputs（フォノ端子）：ノミナル 0dBu 最大 +21dBu

[周波数特性]
・マイク入力→ミックスL/R出力（ゲイン@30dB）：+0.5/-1dB 20Hz～20kHz.
・ライン入力→ミックスL/R出力（ゲイン@0dB）：+0.5/-1dB 10Hz～30kHz
・ステレオ入力→ミックスL/R出力：+0.5/-1dB 10Hz～30kHz

[THD+N]
・ マイク入力→ミックスL/R出力（ゲイン@0dB、@1kHz、出力@+10dBu）：0.004%
・ マイク入力→ミックスL/R出力（ゲイン@30dB、@1kHz ）：0.014%
・ライン入力→ミックスL/R出力（ゲイン@0dB、0dBu@1kHz）：0.005%
・ステレオ入力→ミックスL/R出力（ゲイン@0dB、+10dBu@1kHz）：0.003%

[ヘッドルーム]
・アナログ・ヘッドルーム（ノミナル（0Vu）より）：21dB
・USBイン＆アウト・ヘッドルーム（ノミナル（0Vu）より）：14dB

[USBオーディオ・コーデック（コーダー/デコーダー）]
・USBオーディオ・イン/アウト：USB 1.1準拠、16ビット
・サンプル・レート：32/44.1/48kHz

[ノイズ]
・マイク入力等価ノイズ（最大ゲイン、150Ω、入力22-22kHz ）：-127dBu
・ミックスL/R出力、L/Rフェーダー：0.22-22kHz -88dBu

外形寸法：645（W）ｘ465（Ｄ）ｘ98（Ｈ）mm
重量：未梱包重量10.5kg、梱包総重量15kg
