マルチパーパス・ミキサー with FX

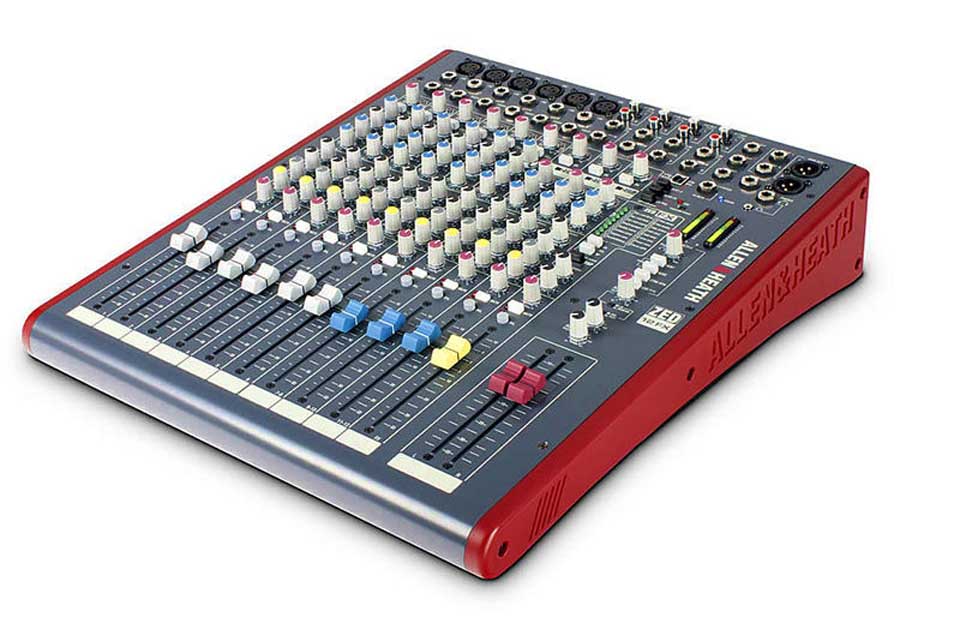

パーソナル・ユースからライブ、レコーディングまで活躍するALLEN & HEATHのZEDシリーズのエフェクト搭載モデル、ZED-12FX。

ALLEN & HEATHの優秀なDSPエンジニアによる独自設計の、美しく響くリバーブ・アルゴリズムを搭載。ZED-FXシリーズでしか得ることのできないクオリティのサウンドを生み出します。

ZED-FXシリーズはUSBも搭載し、基本性能は、従来のZEDシリーズと同様のスペックをそなえ、さらにエフェクトを16種搭載することにより、1台でライブ、音楽制作に活躍します。

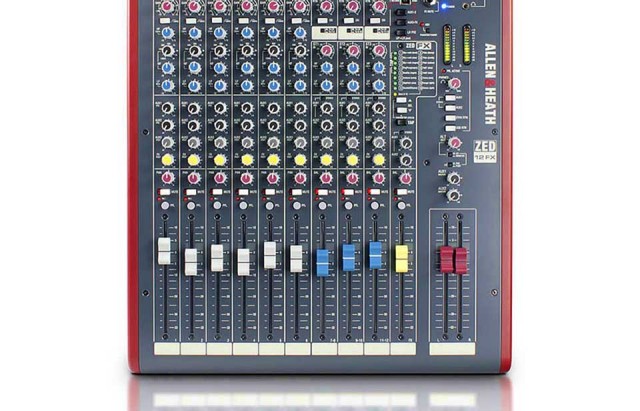

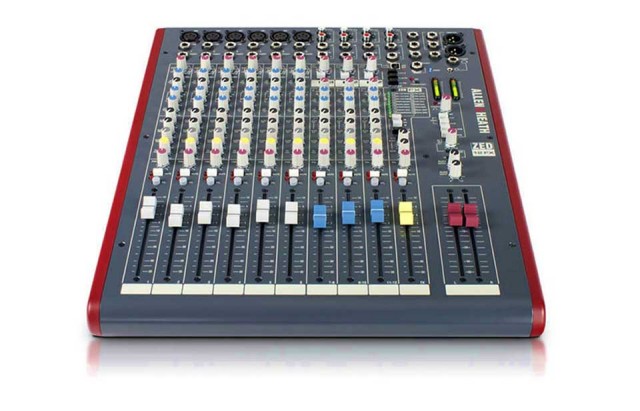

バンドが必要としているすべての機能を備えているので、サウンド・エンジニアは必要ありません。フロント・パネルのレイアウトもロジカルで、直感的な操作が行え、暗いステージでもパーフェクトなミキシングを提供します。

【特徴】

・モノラル・チャンネル6系統
・2バンドEQ付ステレオ・チャンネル3系統、音源追加用入力
・ディレイを中心としたエフェクト16種
・ノイトリック製マイクXLR端子
・ノイトリック製1/4インチ端子
・チャンネル・インサート
・広範囲なゲイン幅を誇るDuoPreマイク／ライン入力
・MusiQ採用の3バンド・イコライザー
・プリ・フェードAUXセンド2系統
・ポスト・フェードAUXセンド1系統
・インターナルFXセンド1系統
・ミュート・インジケーター
・ステレオ音像のパン
・PFL/ピーク・インジケーター
・アルプス製100mmフェーダー
・ステレオ・リターン＆プレイバック
・全チャンネルにレベル・コントロール
・12セグメント棒グラフ・メーター
・AUX1/2でモノ／ステレオ切替
・モニター出力セクション
・ステレオ出力ソースの追加
・使い勝手の良いUSBステレオ・オーディオ入出力
・オプションのラックマウント・アダプターを使用して11Uのスペースにラックマウント可
*Cakewalk/SONAR X1 LEはKIDによるサポート対象外です。

USBオーディオ

オーディオ・データをコンピュータ上で扱うことは、ライブ・サウンド／ミュージック・プロダクションではもはや常識。ZEDシリーズのミキサーでは、これをフレキシブルで簡単に行うことができます。コンピュータの背面にあるサウンド・カードの入力端子にやっと接続したと思ったら、レベルがおかしいとかノイズがひどいとか…そんな体験はもう過去のことです。ZEDならUSB接続し、ミキサー上でUSBルーティングを選択、コンピュータ側でデバイスを選択するだけです。また、コンピュータ上のオーディオ・アプリケーションやDAWにあるエフェクト・プラグインを簡単に活用することもできます。

Send options:
1) Main Mix Left + Right (Post-fade)
2) Main Mix Left + Right (Pre-Fade)
3) Auxes 1-2
4) Auxes 3-4

Return Options:
1) To Stereo 3 channel

MusiQ

ZED-12FXは、中域バンドが周波数可変の、レスポンスに優れた3バンドEQを搭載。イコライズするために最適化されたスロープ（Q）を設定したMusiQを使用しています。

DuoPre

ZEDシリーズにはすべてDuoPreプリアンプを採用。2 段設計で、各段ごとに入念にコントロールされたゲインが得られます。XLR入力端子からの信号を増幅する際のゲインは、69dBというワイドな幅ながら、そのコントロール域にわたって均等に配分されるので、信号レベルのコントロールが向上します。ほとんどのゲインは1段目から来るので、不要なノイズは最低限に抑制。ライン・レベルの信号は、ライン入力端子からプリアンプの2段目に接続。このため、ライン入力で高インピーダンスにマッチングさせる時に、ノイズを抑えられるという大きな利点があります。

ZED-FX

ZED-10FXは、エフェクトの基本であるディレイ系を中心にディレイ、リバーブ、ピンポン・ディレイ、ルーム／ホール／アリーナなど広さによる響きの違いを再現するリバーブ各種、フランジャー、コーラスなど16種を搭載。これらはすべて音響エンジニアの作業を高度なレベルでサポートできるよう設計されています。

各エフェクトはプリ・ディレイの設定、ルーム・サイズの変更、フランジャーのスピード変更など、パラメータによる音色作りも可能です。ZED-FXシリーズは3つのボタンと9つのLEDを使って、まるでエフェクト・ペダルを操作するような簡単さで、オペレーションすることができます。例えば、自分で設定したいテンポでタップするだけで、ディレイ・タイムを設定可能。またはダイヤルを使って、ボーカルに完璧なリバーブの量を設定したり、TAPボタンを押しながらUpまたはDownボタンを押すだけで、プレート・エフェクトにおけるディケイの長さといったエフェクト・パラメータの変更が可能です。

内蔵エフェクト
1. Delay + verb (level)*
2. Delay + verb (size)*
3. Delay + verb (regen)*
4. PingPong(regen)*
5. BeatDly(regen)**
6. Ambient(echo)
7. SlapVerb(size)
8. DoubleZED(size)
9. Plate(decay)
10. Plate(predly)
11. Plate(colour)
12. Hall 1(size)
13. Hall 2(size)
14. Arena(size)
15. Flanger(dpth)
16. Chorus(dpth)
()内は可変パラメータ。

*タップでディレイ・タイムを70mSec から1.35Sec まで設定可能。
**タップで左のディレイ・タイムを設定すれば右のディレイ・タイムはその1/4 のタイムで自動的に設定されます。

充実した入力チャンネル

ZED-12FXは6モノ・チャンネル、そして3つのステレオ・チャンネルを装備。それぞれにメイン・ステレオ入力とフォーン端子を備えています。またフォノ端子、USB端子ともステレオ入力に対応しています。これにより、6マイク／ライン・チャンネルとなり、2入力-4ステレオ・ライン端子（ゲイン、2バンドEQ付き）を使用可能、バンド、デュオ、ソロといった様々な形態のプレイに対応できます。

構造

大多数のミキサーの内部基盤は一枚で、そこにノブやスイッチが取り付けられています。しかしZEDシリーズでは、フロント・パネルに対してチャンネルごとに縦に基盤を配置し、各ノブをフロント・パネルにメタル製のナットで止めています。このような構造をとることで、より造りが強固となり、長年の使用にも耐えることができるのです。

SONAR X1 LEもバンドル

すぐに音楽制作に取り掛かれるようにCakewalk SONAR X1 LEを取り入れました。PCに加えていただくことで、この上なくシンプルに音楽制作が行えます。ZEDミキサーからの音楽の記録やトラックの製作、楽曲のアレンジが可能となります。さらにUSBポートを通してZEDに再生させることもできます。個々にトラックを記録し、ステレオ・ミキシングの直接的な記録を行ったり、エフェクト・ループ・シーケンスとしてUSBポートとソフトウェアを利用したりと、その使い方は様々です。SONAR X1 LEとZEDミキサーのコンビを、ぜひあなたの音楽制作にお役立てください。

（主な機能）
・製品版SONAR X1の機能を継承
・32オーディオ・トラック
・64MIDIトラック
・8系統同時出入力可能
・24ビット/96kHzのオーディオ品質
・24エフェクト同時使用可能
・8楽器同時使用可能

*Cakewalk/SONAR X1 LEはKIDによるサポート対象外です。

【製品仕様】

■作動レベル入力
・モノ・チャンネル（XLR）入力：ノミナル +6～-63dBu（最大時+17dBu）
・モノ・チャンネル・ライン入力（フォーン端子）：+10～-26dBu（最大+30dBu）
・インサート・ポイント （TRSフォーン端子）：ノミナル 0dBu 最大+21dBu maximum
・ステレオ入力（フォーン端子）：ノミナル0dBu（コントロール = Off～+10dB）
・ステレオ入力（フォノ端子）：ノミナル0dBu（コントロール = Off～+10dB）
■出力
・L、R & モノ出力（L&R XLR、モノ・ジャック）：0dBu最大 +21dBu
・Aux Outputs（フォーン端子）：ノミナル 0dBu 最大 +21dBu
・Alt Outputs（フォノ端子）：ノミナル 0dBu 最大 +21dBu
・Rec Outputs（フォノ端子）：ノミナル 0dBu 最大 +21dBu
■周波数特性
・マイク入力→ミックスL/R出力（ゲイン@30dB）：+0.5/-1dB 20Hz～20kHz.
・ライン入力→ミックスL/R出力（ゲイン@0dB）：+0.5/-1dB 10Hz～30kHz
・ステレオ入力→ミックスL/R出力：+0.5/-1dB 10Hz～30kHz
■THD+N
・ マイク入力→ミックスL/R出力（ゲイン@0dB、@1kHz、出力@+10dBu）：0.004%
・ マイク入力→ミックスL/R出力（ゲイン@30dB、@1kHz ）：0.014%
・ライン入力→ミックスL/R出力（ゲイン@0dB、0dBu@1kHz）：0.005%
・ステレオ入力→ミックスL/R出力（ゲイン@0dB、+10dBu@1kHz）：0.003%
■ヘッドルーム
・アナログ・ヘッドルーム（ノミナル（0Vu）より）：21dB
・USBイン＆アウト・ヘッドルーム（ノミナル（0Vu）より）：14dB
■USBオーディオ・コーデック（コーダー/デコーダー）
・USBオーディオ・イン/アウト：USB 1.1準拠、16ビット
・サンプル・レート：32/44.1/48kHz
■ノイズ
・マイク入力等価ノイズ（最大ゲイン、150Ω、入力22-22kHz ）：-127dBu
・ミックスL/R出力、L/Rフェーダー：0.22-22kHz -88dBu
■外形寸法
385（W）ｘ465（Ｄ）ｘ98（Ｈ）mm
■重量
未梱包重量6.5kg、梱包総重量10.5kg
