【製品概要】

ケーブルを切って挿し込んでカバーを固定するだけで高強度・高耐久性・高性能のソルダーレスケーブルキット 。

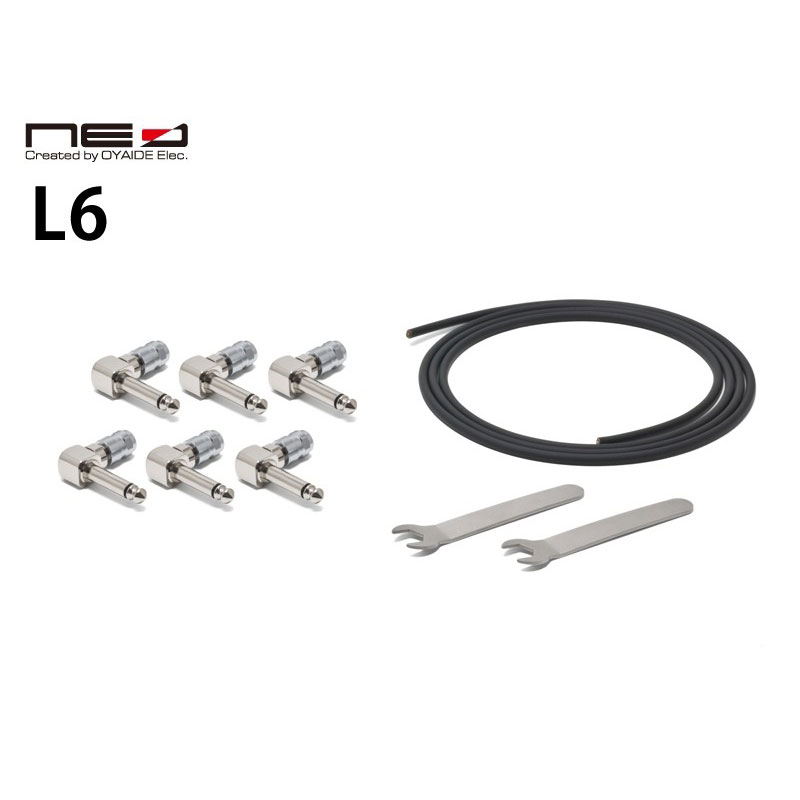

SLP-240L×6個、SLD-ZERO×1.5m、リサイクルスティック×1本、SP-10×2本 のセットです。
パッチケーブルは勿論、楽器用ケーブルとしての使用も可能です。

※機器からプラグを引き抜く際は、無理にケーブルを引っ張らないで、必ずプラグを持って引き抜いて下さい。

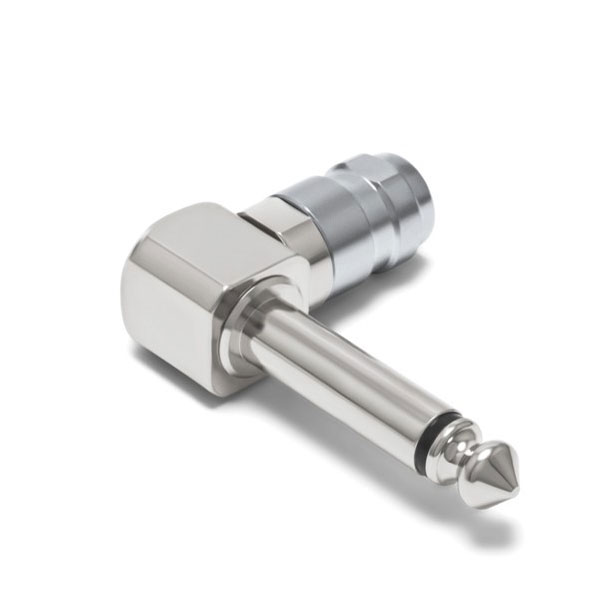

NEO オリジナル・ソルダーレスプラグSLP-240S / L はNEO 独自のDual Clawed Locking System（特許出願中）により、高性能・高強度・耐久性を兼ね備えた、他に類を見ないソルダーレスプラグです。

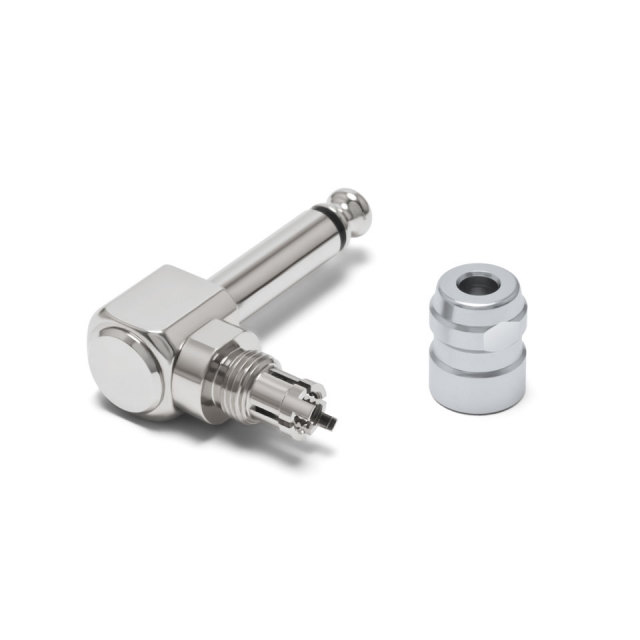

一本の真鍮棒材からダイヤ挽きによって丁寧に削り出されたパーツひとつひとつは一切の無駄なく機能します。ケーブルにカバーを通し、本体に差し込むことにより、中心ピン端子と結合します。そしてカバーを締め付け、仕上げに2本のスパナで固定することで、本体の爪状の接点とフランジ部が締まり、ケーブルの外装シースに2か所の爪が食い込むことによって、シールドが導通します。

さらにフランジ部の内側に刻まれたねじ切りでケーブルがしっかりとホールドされ、強固に固定されます。

【ソルダーレスケーブルの作り方】

■ソルダーレスプラグ専用ケーブルSLD-ZEROを任意の長さにカットします。
■ケーブルをカバーに通し、本体にしっかりと差し込みます。
■カバーと本体を2本のスパナ（SP-10）で締め込み固定します。
■完成となります。
【ご使用時のご注意】
再利用する場合は、本体爪の部分に指をあて、ケーブルを持ち徐々に広げます。ケーブルが無理なく抜ける程度に広がったら、ケーブルを引き抜いて下さい。真鍮部品の為、力任せに広げようとすると、フランジ部が折れて再利用できなくなる場合があります。
ケーブルは専用のSLD-ZEROをご使用下さい。
スパナは必ず2本使用し、L型はプラグ本体を持っての固定はしないようご注意下さい。

【製品仕様】

■プラグ： SLP-240L×6
■本体：真鍮ダイヤ挽き削り出し
■メッキ： ニッケル
■絶縁体： POM
■カバー： 真鍮削り出し
■表面仕上げ： 梨地クロムメッキ

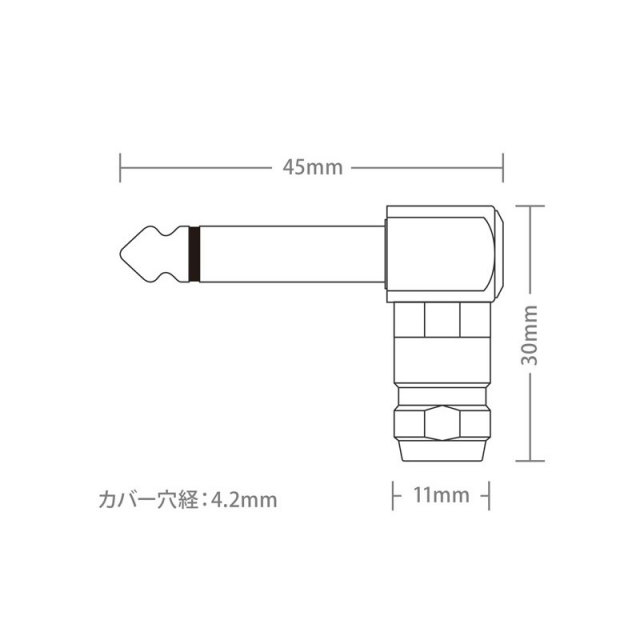

■カバー穴径： 4.2mm

■ケーブル： SLD-ZERO×1.5m
■導体：102 SSC（50/0.12）0.565sq　AWG20
■シールド：102 SSC（4×24/0.12）編組90％
■絶縁体：SH PVC
■外装シース：CARBON SOFT PVC
■外径：4.0mm

■スパナ：SP-10（2本セット）
■材質：SPHC-P スチール
■表面処理：マルチナイト処理
■厚さ：1.6mm
■スパナ径：10mm
