【製品概要】

加算、減算、スケーリング、反転、乗算、クロスフェード等が可能なデュアル・CV・プロセッサー

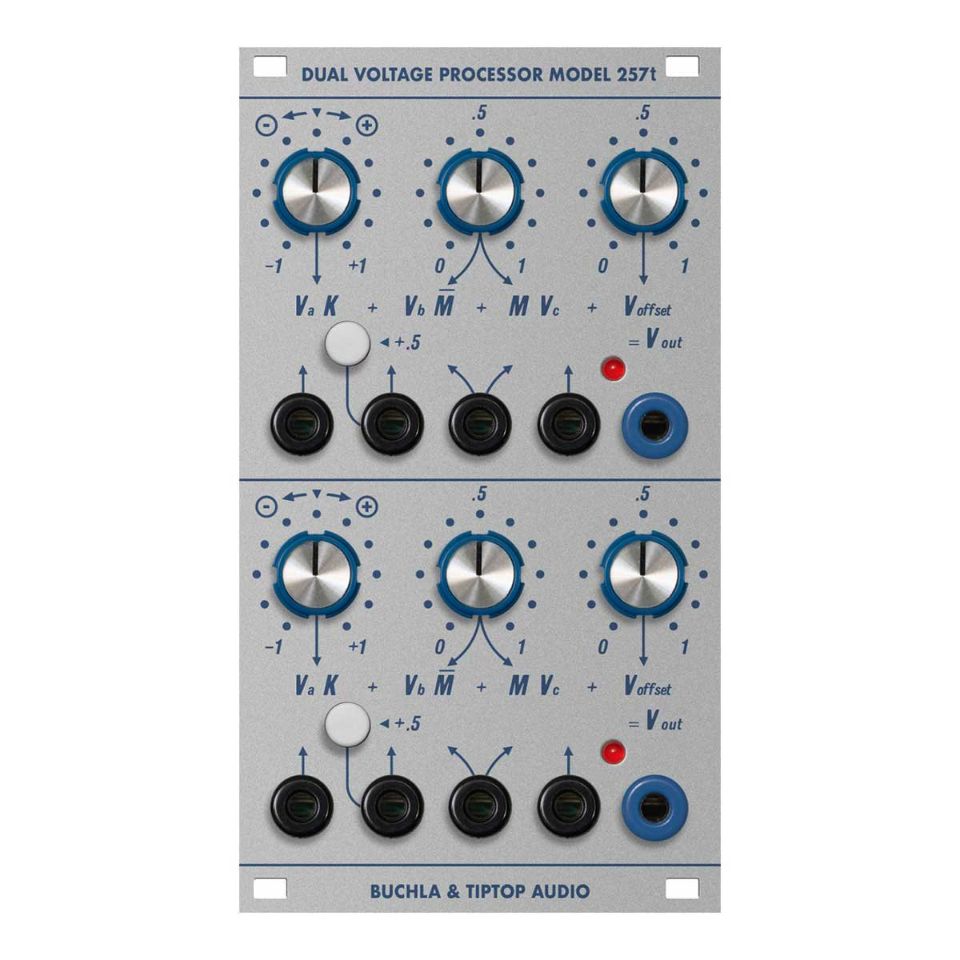

Model 257 Dual Control Voltage Processorは、2つの同じCVプロセッサーで構成されており、それぞれ以下の方程式に従ってCVを出力します。このCVの電圧値は入力する複数のCVの電圧値と3つのノブの設定により決まります。
(Va x K) + ((Vb x (1-M)) + (Vc x M)) + V offset = V_out
このモジュールで可能な代数的操作は、加算、減算、スケーリング、反転、乗算です。また、CVを使って2つの入力したCV間をクロスフェードする機能が組み込まれています。

【機能】

■アッテヌバーター
・[Va Input]端子（パネル左端）は[K]ノブ（アッテヌバーター）へ入力するCVの入力端子です。
・[K]ノブは、[Va]端子に入力されたCV（Va電圧）を正（プラス）または負（マイナス）にスケーリングすることができます。

■クロス・フェーダー
・[Vb Input]端子（パネル左から 2 番目)）はクロスフェーダーの左側への入力端子です。
・[+. 5 ]スイッチは [Vb]端子に入力にされたCV（Vb 電圧）に 5V を加算します。
・[Vc Input]端子（パネル左から 4 番目） はクロスフェーダーの右側への入力端子です。
・-M は[M]ノブの位置によって Vb電圧 を 1 から 0 にスケールします。
・M は[M]ノブの位置によって Vc電圧 を 0 から 1 にスケールします。
・[-M/M Input]端子（パネル左から3番目=中央）は Vb 電圧 と Vc 電圧の間でクロスフェードできます。
・[M]ノブの位置と -M/M Inputに入力した電圧が加算されクロスフェードの位置をコントロールします。

■オフセット
・[V offset ]ノブを回して Va電圧 + Vb電圧 + Vc電圧の任意の組み合わせに0～10Vを加算します。

■出力
・[Vout]端子（パネル右端）はアッテヌバーターの電圧、クロスフェーダーの電圧、オフセットの電圧がすべて加算された電圧です。

【製品仕様】

■サイズ:14HP
■Max Depth:25mm
■消費電流 +12V:45mA/-12V:22mA
※この商品はモジュール型シンセサイザー（ユーロラック・モジュラーシンセ規格）です。単品での使用はできません。
いくつかのモジュールを組み合わせての使用となります。電源供給ユニット、マウントケースが別途必要です。
