【製品概要】

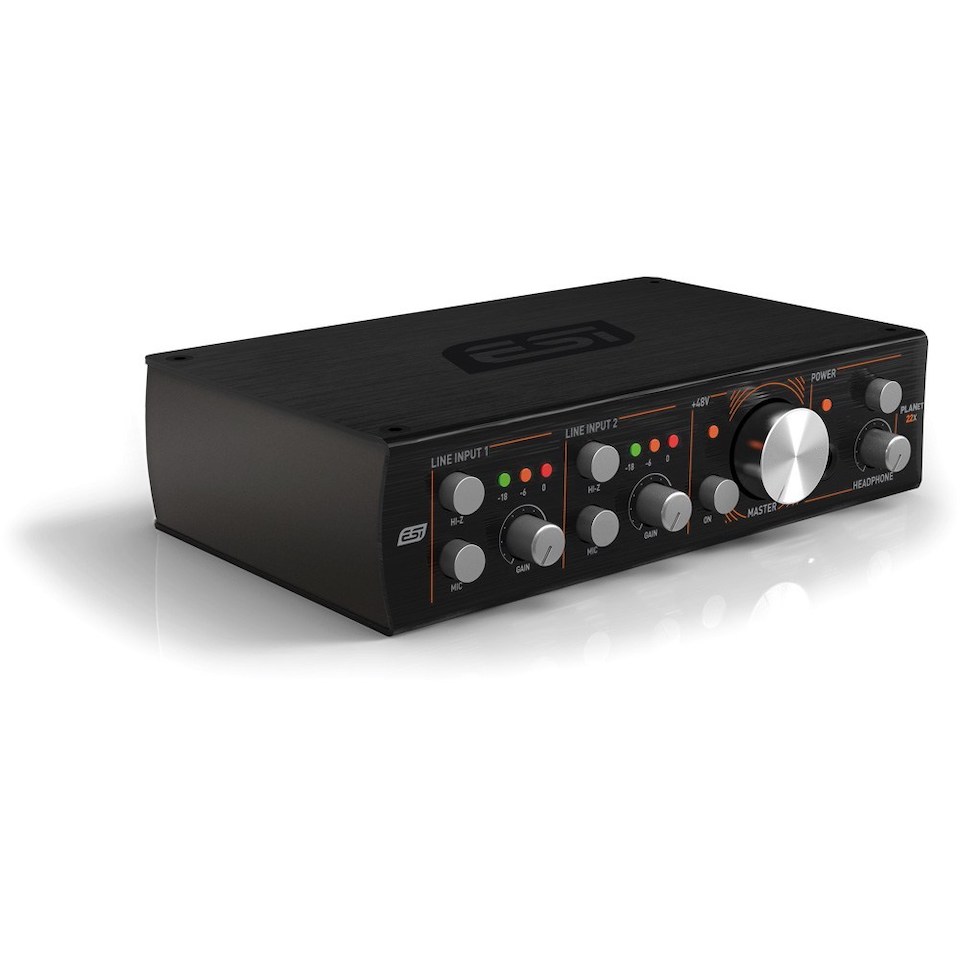

planet 22xは、Danteプロトコルに基づく最新のネットワークオーディオ技術と、スタジオおよびモバイル環境で求められるプロフェッショナルなハイエンド・オーディオインターフェースの要件を組み合わせた、コンパクトなオーディオ・インターフェースです。

IPオーディオネットワーク内の他のDanteデバイスと組み合わせ機能するため、柔軟に既存ネットワークのオーディオチャンネルを拡張させることができます。また、PC / Macに対応するDante Virtual Soundcardを使えば、モダンなDAWに対応するプロフェッショナル仕様のオーデインターフェースとして動作するように設計されています。

【製品詳細】

■アナログ2IN / 2OUTを備えたDanteネットワーク・オーディオインターフェース
■2xXLR / TRSコンボ入力
■2xバランスXLR 出力
■118 dBダイナミックレンジのハイエンド24bit/96kHz ADコンバーター（Burr-Brown PCM4202）
■123 dBダイナミックレンジのハイエンド24bit/96kHz DAコンバーター（Burr-Brown PCM1795）

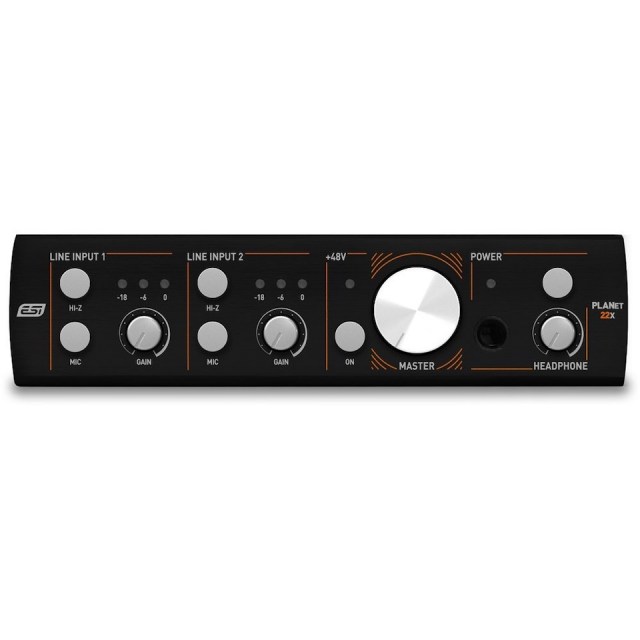

■+48Vファンタム電源を搭載し、チャンネルごとに調整可能なゲインを備えた、プロフェッショナル仕様の低ノイズ・マイクプリアンプ
■ボリューム調整可能なヘッドホン出力
■ライン出力のマスター出力レベルをコントロールするステップ仕様のポテンショメーター
■12V電源アダプター付属
■ネットワークケーブル経由の電源供給（PoE / Power over Ethernet）に対応
■ASIO 2.0、WDM（Windows 7、Windows 8.1およびWindows 10）対応
■CoreAudio対応（Mac OS X 10.7以降対応）
■Dante Virtual Soundcard for Mac / PCのライセンス付属
■Bitwig Studio 8-Track付属
■サイズ：約17.5cm x 12.0cm x 4.5cm
■重量：540g

【製品仕様】

一般
■チャンネル：2入力・2出力
■ビットデプス：16bit / 24bit / 32bit
■サンプルレート：44.1kHz / 48kHz / 88.2kHz / 96kHz
■ネットワーク：RJ45端子 / 100 BASE-TX（PoE対応）

端子

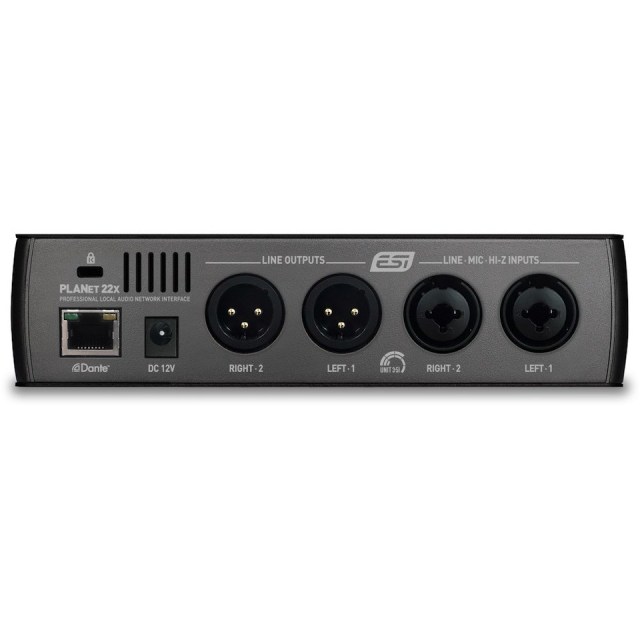

■入力端子：
　2 x XLR（マイク用・48Vファンタム電源サポート）
　2 x XLR/TRSバランス（ライン用）
　2 x TSアンバランス（Hi-Z用）
■出力端子：
　2 x XLRバランス（最大+8.4dBu）
　1 x ヘッドホン（最大+10dBu）

オーディオ仕様
■出力：
　最大出力レベル：XLR: +8.4dBu/H.P.: +10dBu max
　出力THD+N：XLR: -110dB /H.P. : -107dB A-weighted(@-3dBFS )
　インピーダンス：XLR: 110 ohm / H.P. : 32600 ohm
　周波数応答：20Hz to 20KHz ±0.05dB
　クロストーク：XLR: -110dB / H.P.: -105dB (20Hz20KHz)
　出力S/N：＞ 123dB
　ダイナミックレンジ：＞ 123dB
■入力：
　・ゲイン：
　　マイク：+19dB (@gain min, -1dBu max)～+67dB(@Gain max, -49dBu max )
　　Hi-Z：+13dB (@gain min, +5dBu max)～+42dB(@Gain max, -24dBu max )
　　ライン：±0dB (@gain min, +18.5dBu max)～+29dB(@Gain max, -10.5dBu max )
　■インピーダンス：
　　マイク：1.5KΩ
　　アナログ入力：10KΩ (1/4″ TRS), 3KΩ (XLR)
　■入力S/N：＞ 118dB
　■入力THD-N（min / middle / max）：
　　マイク：-99.8dB / -96.9dB / -79.4dB
　　Hi-Z：-100dB / -96.2dB / -78.6dB
　　ライン：-102dB / -96.6dB / -84.9dB
　■ダイナミックレンジ：＞ 118dB
　■周波数応答：20Hz to 20KHz ±0.1dB
　■クロストーク：-110dB
　■シグナルLED：green：＞ -18dBFS / orange：＞ -6dBFS / red：＞= 0dBFS

電源
■消費電力：5.4W (Typcial)
■Power over Ethernet（PoE）：
　IEEE 802.3af compliant
　Input voltage range 36V to 57V
　Maximum Output Power: 12W

システム要件
■Windows：
　Windows 7～10（ASIO 2.0、WDM）
■Mac：
　macOS 10.7以上（CoreAudio対応）
