【製品概要】

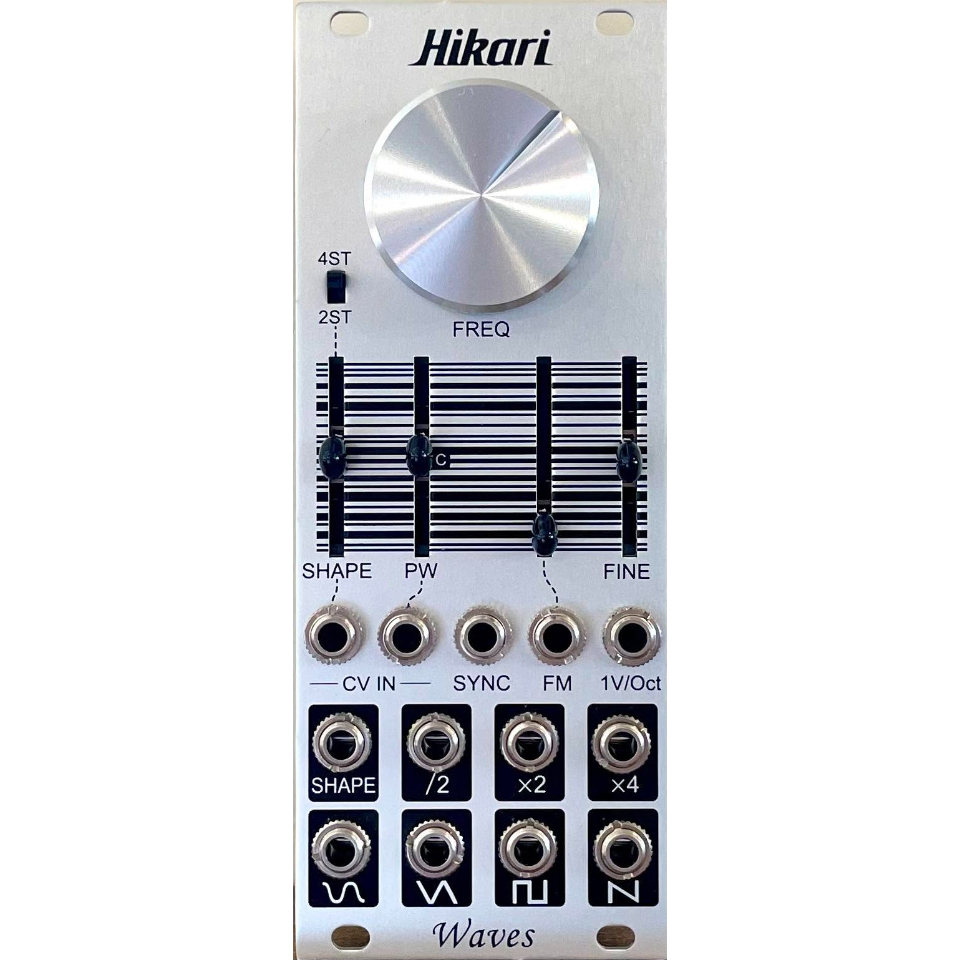

ウェイブシェイパーを搭載したアナログVCOモジュール

WAVESはウェイブシェイパーを搭載したアナログVCOモジュールです。
サイン波、三角波、矩形波、ノコギリ波を出力し、最大4段のSergeタイプ直列ウェイブフォールディング回路によって、滑らかな波形から荒々しい倍音を含んだ複雑な波形まで幅広いサウンドを生成できます。

また、PLL回路を利用した /2、×2、×4 出力を搭載しており、独特な質感を持つオクターブ信号を出力します。
SYNC、FM、1V/Oct入力にも対応し、幅広い音作りが可能です。

【製品特徴】

■FREQツマミ：オシレータ出力の周波数を大まかに調整します。
■SHAPE切替スイッチ：ウェイブシェイパー回路の段数を2段または4段に切り替えます。
■SHAPEスライダー：ウェイブシェイパーの量を調整します。2が2STの時はサイン波に近い波形からシェイプ量が上がっていきます。2が4STの時は、あらかじめ軽くシェイプされた波形からさらにシェイプ量が上がっていきます。
■PWMスライダー：矩形波のパルス幅を調整します。中央の「C」の位置がセンターです。
■FMスライダー：FM入力の変調量を調整します。
■FINEスライダー：オシレータ出力の周波数を細かく調整します。
■SHAPE CV IN：SHAPEスライダーをCVコントロールする入力です。
■PW CV IN：PWMスライダーをCVコントロールする入力です。
■SYNC1/2：外部オシレータと同期します。入力信号の周期に同期して発振がリセットされます。
■FM IN：オシレータ周波数をリニアFMで変調する入力です。
■1V/Oct入力：V/Octでピッチコントロールを行う入力です。
■SHAPE出力：ウェイブシェイパーを通した波形を出力します。
■2出力：1オクターブ下の独特なクセを持つ矩形波が出力されます。※1
■×2出力：1オクターブ上の独特なクセを持つ矩形波が出力されます。※1
■×4出力：2オクターブ上の独特なクセを持つ矩形波が出力されます。※1
■サイン波出力：サイン波を出力します。（10Vpp）
■三角波出力：三角波を出力します。（10Vpp）
■矩形波出力：矩形波を出力します。（10Vpp）
■ノコギリ波出力：ノコギリ波を出力します。（10Vpp）

【製品仕様】

■サイズ:10HP
■Max Depth:27mm
■消費電流 +12V:40mA/-12V:30mA


※この商品はモジュール型シンセサイザー（ユーロラック・モジュラーシンセ規格）です。単品での使用はできません。
いくつかのモジュールを組み合わせての使用となります。電源供給ユニット、マウントケースが別途必要です。
