【製品概要】

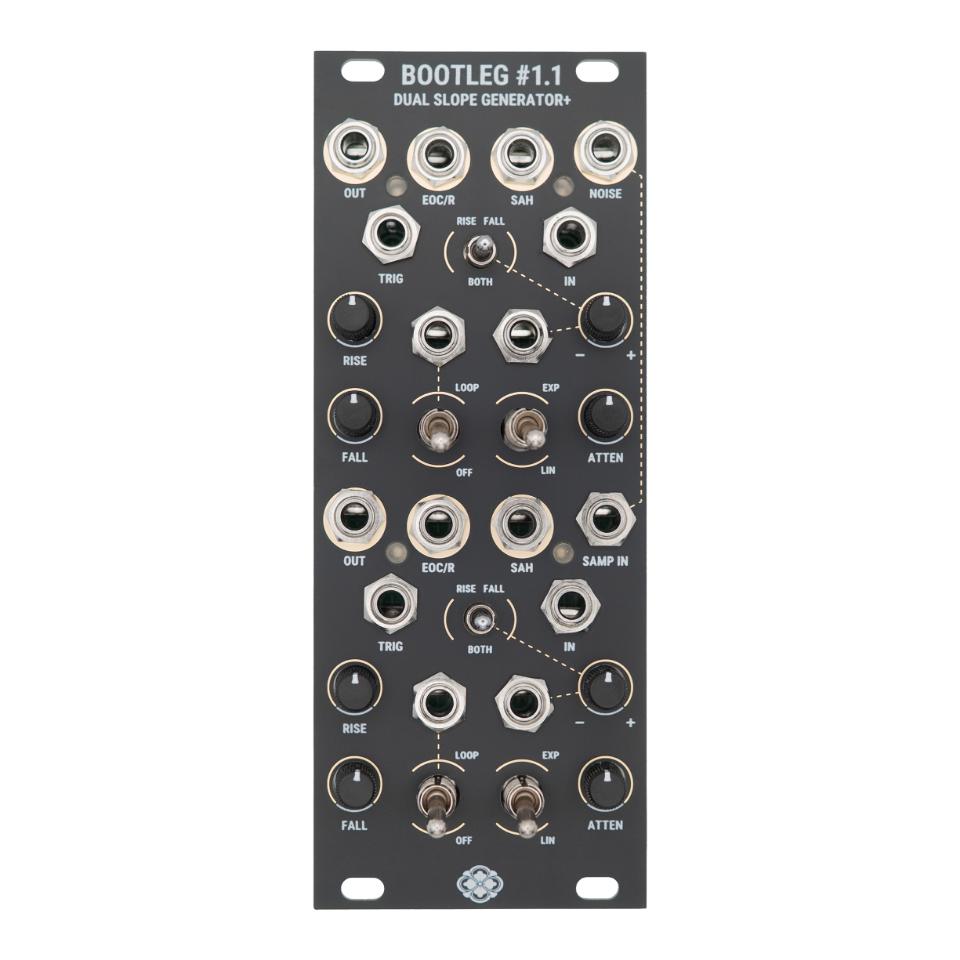

SergeのDSG (Dual Slope Generator) をベースにした、完全アナログ回路構成の多機能エンベロープ・ジェネレーター

Bootleg #1.1は、SergeのDSG (Dual Slope Generator) をベースにした、完全アナログ回路構成の多機能エンベロープ・ジェネレーターです。
前モデル「Bootleg #1」の機能に加え、新たにノイズ・ジェネレーターとサンプル＆ホールド (S&H) 回路、ループのGate制御、最終段のアッテヌバーターを追加。エンベロープ、LFO、スルーリミッター、オーディオオシレーター、リズム音源、そしてランダムクロック/CVジェネレータとして使用可能です。

■主な用途例
・AD/ASR Envelope：TRIG INまたはSignal INを使用。
・LFO：LoopをONにし、RISE/FALLで周期を調整。
・Slew Limiter：Signal INに階段状のCVを入力し、滑らかな変化に変換。
・VCO：LoopをONにし、Rise/Fallを高速化。CV入力でピッチ制御が可能(V/Octではありません)。
・Random Source：SAHジャックから出力される電圧をピッチやフィルター・カットオフにパッチ。
・Percussion Sound
パッチ例：
1.上部ユニットの IN に NOISE を入力。
2.下部ユニットの OUT を、上部ユニットの CV IN へ接続。
3.下部ユニットのLoopをオンにし、RiseとFallでエンベロープを調整。
→ノイズがフィルターで切り取られつつ、ランダムなCVによって音色やタイミングが複雑に変化するパーカッシブな音源になります。

【機能】

■OUT
エンベロープ信号のメイン出力です。
・出荷時設定：0V ～ +8V 出力。-1倍から+1倍まで可変可能。
・背面のトリマーで最大出力電圧を調整可能です。

■EOC/R (End of Cycle / Rise)
エンベロープの状態に同期したゲート信号を出力します。
・初期設定：エンベロープの下降終了時にゲートを出力（End of Cycle）。
・カスタマイズ：基板背面のジャンパー設定により、下降中（Fall）にゲートを出力する設定へ変更可能です。

■SAH (Random CV Out)
内蔵のSample and Hold回路による階段状のランダムCV出力です。
・動作：EOC/Rで設定したタイミングで内蔵ノイズをサンプリングします。
・出力範囲：約0-5V（背面の半固定抵抗で調整可能）。

■NOISE / SAMP IN
・上部 (NOISE)：内蔵ホワイトノイズ・ジェネレーターの出力です。
・下部 (SAMP IN)：外部信号入力です。ここにプラグを接続すると、下段SAHのソースが内蔵ノイズから外部信号へ切り替わります。
※内部のノイズは完全アナログ回路で生成されるため、個体差によって、電圧の振れに誤差が生じます。(製造段階で選定を行っています。)

■TRIG IN
エンベロープを開始させるトリガー入力です。
・特性：エンベロープの動作中は、新しいトリガー信号を無視します。これによりClockを間引く効果を得ることも可能です。

■Signal IN
外部信号の入力です。スルーリミッター（Slew）、ASRエンベロープ、ラグ・プロセッサー、ローパスフィルターとして使用する際に入力します。

■RISE / FALL Knobs
上昇（Rise）時間と下降（Fall）時間を個別に調整します。
・操作：時計回りで時間が長くなります。
・可変幅：CV変調との組み合わせにより、約20分以上の超低速から、約5kHzのオーディオレンジまで調整可能です。

■Loop Switch / Input
エンベロープのセルフサイクル（自走）を切り替えます。
・Switch ON：サイクルが繰り返され、LFOまたはオシレーターとして動作します。
・Input：スイッチがOFFのとき、このジャックにゲートを入力している間だけループさせることが可能です。

■CV Controls
点線で繋がっているジャック、スイッチ、ノブは、スロープの特性をリアルタイムに変調するためのセクションです。
・RISE / BOTH / FALL スイッチ：CVの影響を与えるターゲットを選択します。
・+-ノブ（アッテヌバーター）：入力CVの深さと極性を調整します。
・10番のEXPスイッチがLIN（Linear）時：純粋なCV入力として機能します。

■Exponential - Linear Switch (Shape Control)
エンベロープのカーブ（応答特性）を切り替えます。
・LIN：直線的な変化。
・EXP：指数・対数的な変化。このモードでは、内部的にOutからの出力がモジュレーション回路に結線されます。
+-CVノブ（9番）の影響：反時計回りに回すと指数関数的（Exponential）、時計回りに回すと対数的（Logarithmic）なカーブに変化します。
■Atten Knob
最終出力（OUT）の電圧レベルを調整するアッテヌバーターです。
・中央（12時）：出力なし。
・時計回り：正相で出力（最大1倍）。
・反時計回り：逆相で出力（最大-1倍）。

【製品仕様】

■サイズ:10HP
■Max Depth:32mm
※この商品はモジュール型シンセサイザー（ユーロラック・モジュラーシンセ規格）です。単品での使用はできません。
いくつかのモジュールを組み合わせての使用となります。電源供給ユニット、マウントケースが別途必要です。
