【製品概要】

DANTE対応のオーディオ・インターフェース、ミキサー、MIDIコントロール・サーフェスの統合デバイス
DANTE対応オーディオ・インターフェース、ミキサー、MIDIコントロール・サーフェスを単一デバイスに統合。Cat6イーサネット・ケーブルでPoE+ネットワーク・スイッチに接続するだけで、DANTE対応デバイス（FOHコンソールやDante Virtual Soundcardを介したラップトップ・コンピュータなど）との間でオーディオ信号のルーティングが行えます。複数の「Switch Back PLUS」を追加してオーディオ入力を拡張・分散化、バンド・メンバー各自に専用モニターミキサーを提供することができます。それでだけでなく、外部楽器やエフェクトのパラメータ調整用MIDIコントローラーとしても使用できます。

【主な機能】

■最大64chのDante信号と4系統のローカル入力をステレオ・ライン出力、および２系統のヘッドフォン出力にブレンド
■各「Switch Back PLUS」のステレオ・ミックス＆ローカル入力（マイク、楽器、ライン1＆2）を他のDante機器へ送信
■ローカル入力のゼロ・レイテンシー・モニタリング
■ローカル入力をインターコム（内部通信）ソースとして使用するための独立したDante入力チャンネル（「BROADCASTボタン」でミュート解除）
■全チャンネルの信号状態の表示
■MIDI CC送受信用に切り替え可能なノブ、ネットワーク・ベースのMIDIコントローラーとして機能

【Overview】

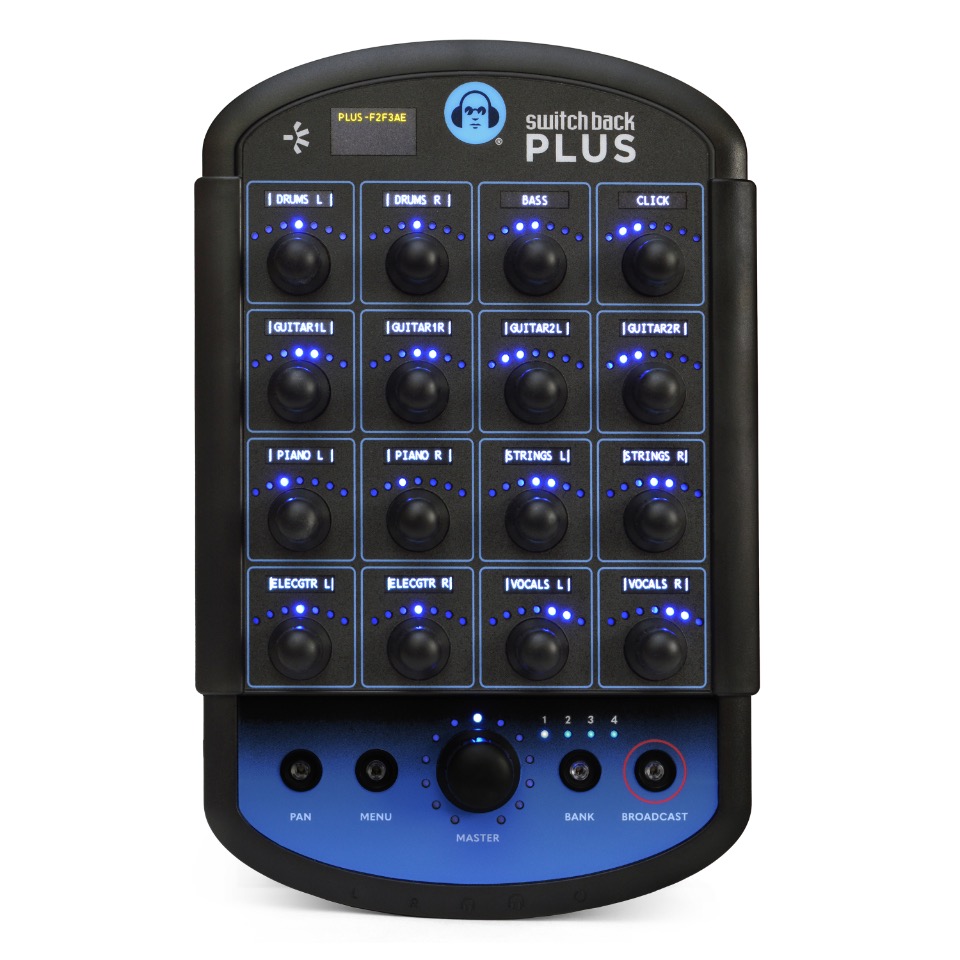

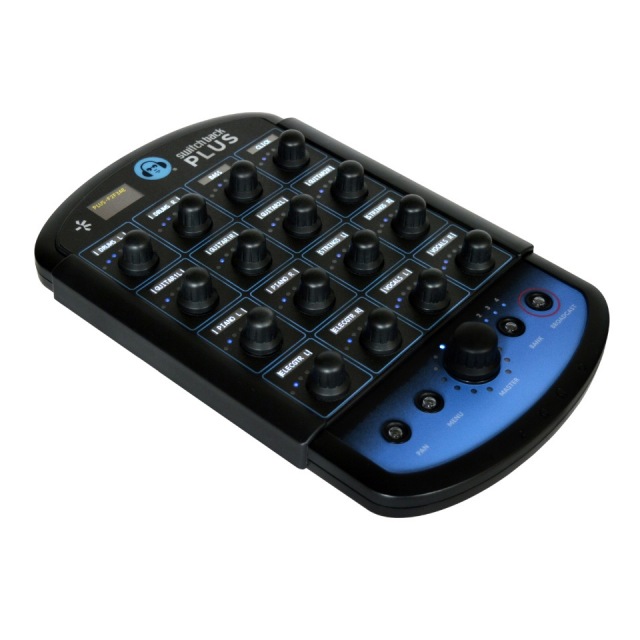

「Switch Back PLUS」は、コンパクトな筐体にDanteオーディオ・インターフェース、ミキサー、MIDIコントロール・サーフェスの機能を統合したオールイン・ワン・デバイスです。通常、複数のハードウェアを必要とする機能を、単一のユニークなツールに集約。スタジオのインターフェース兼コントローラーとして。あるいはライブ・イベントでのパーソナル・ミキサー兼ステージ・ボックスとして。「Switch Back PLUS」のハイブリッド機能がスペースを重視する柔軟性を提供します。

Switch Back PLUSをCat6イーサネットケーブルでPoE+対応ネットワークスイッチに接続するだけで、Dante対応デバイス（FOHコンソールやDante Virtual Soundcardを実行するノートPCなど）と統合されます。ヘッドフォンやスピーカーを接続し、オーディオチャンネルをDante経由でルーティングすれば、創造性が自由に広がります。

オーディオ・インターフェース機能

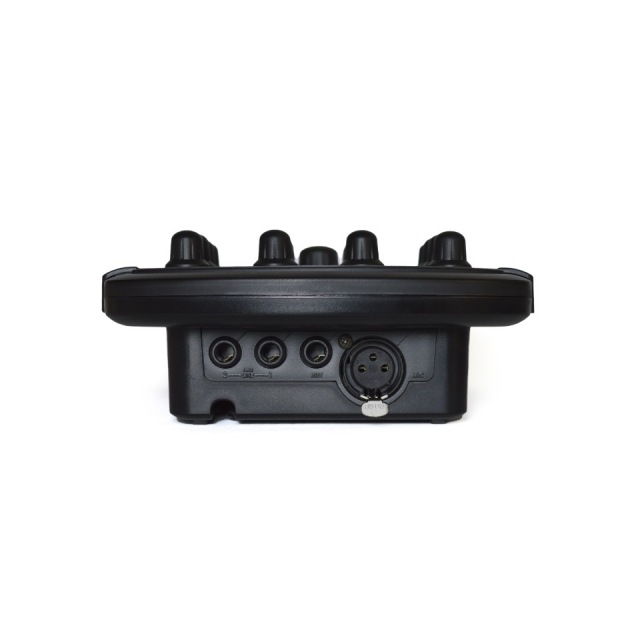

「Switch Back PLUS」は、切替可能なファンタム電源を備えたXLRマイク入力、調整可能なゲイン付き高インピーダンス楽器入力、そして、２系統のバランス・ライン・レベル入力を含む、計4chのローカル入力を備えています。これらの入力とメイン・ステレオ・ミックスを、Danteネットワーク上の他のデバイスにルーティングできます。さらに「Switch Back PLUS」では、デフォルトでミュート状態のDanteチャンネルを4ch追加装備しています。これらの4ch入力に対応するチャンネルは、「BROADCASTボタン」押すことでミュート解除できます。これにより任意の入力をインターコム内部通信として使用できます。

パーソナル・ミキサー機能
最大64のDanteオーディオ・チャンネルのボリューム、パンニング、ステレオ幅を制御できます。ゼロレイテンシー、マスターボリュームコントロール、バランス・ステレオ出力、2系統のヘッドホン・ジャック、そして、チャンネル名とステータスを表示する鮮明なOLEDスクリーンを標準搭載しています。

MIDIコントロール・サーフェス機能
MIDIは、Danteと同じネットワーク接続を共有し、CC（コントロール・メッセージ）を送受信します。これにより、「Switch Back PLUS」の各ノブをソフトウェアや外部ハードウェアの制御に利用できます。各ノブ上部のLEDでCC値のリアルタイム・フィードバックを確認できます。

【Features】

■最大64のDanteチャンネルと4chのローカル入力をステレオ・ミックスにブレンド
■全チャンネルのボリューム、パンニング、ワイド制御
■マイク、楽器入力対応の2つのラインレベル入力、デバイスの内部ステレオミックス（ミックスを任意の場所に送信）、および
■ノブをCCコントロールとして使用するネットワークMIDI
■48Vファンタム電源切替可能なXLRマイク入力、50dB調整可能ゲインのスタジオ品質プリアンプ、100Hzハイパスフィルター切替機能
■32dB調整可能ゲインと100Hzハイパスフィルター切替機能付き高インピーダンス1/4インチ楽器入力
■高インピーダンス1/4インチ楽器入力（32dB調整可能ゲイン、100Hzハイパスフィルター切替）
■ラインレベル1/4インチバランス入力×2
■ラインレベル1/4インチバランス出力×2

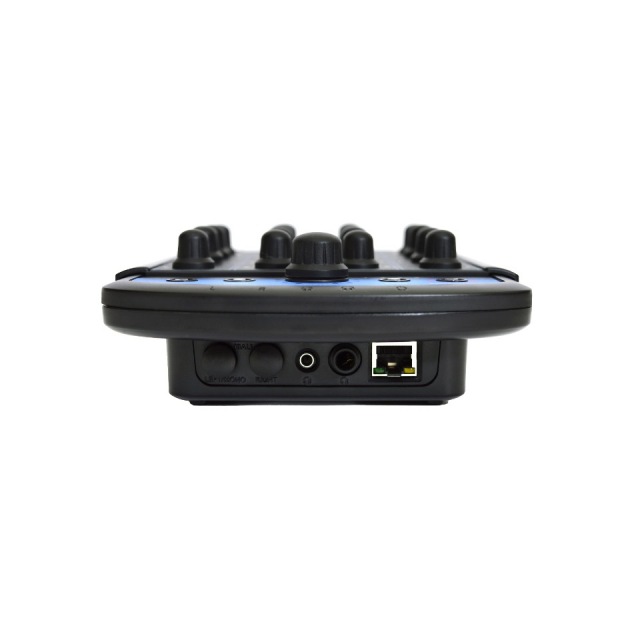

■5W対応ヘッドホン出力（1/8インチ＆1/4インチジャック両対応）
■チャンネルラベル表示とステータス表示用のデジタルOLEDグラフィックディスプレイ（輝度調節機能付き）
■内蔵ソフトウェアコンプレッサー/リミッター
■PRO Connectソフトウェア経由のファームウェア更新と機能追加

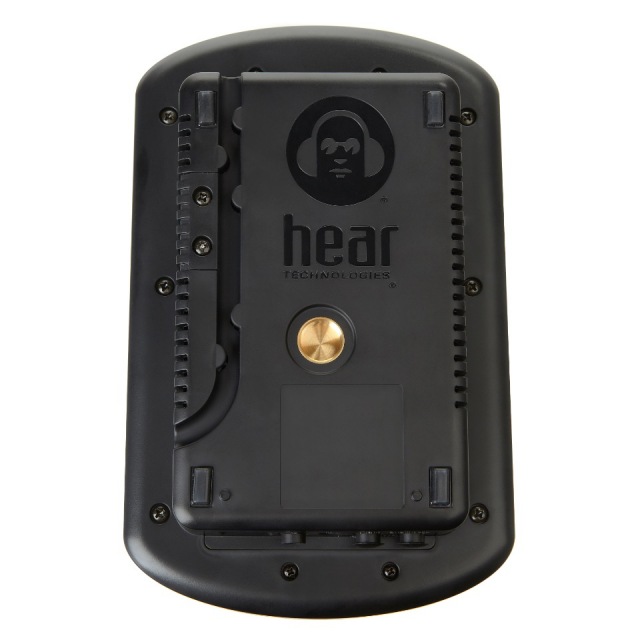

■標準マイクスタンド用ソケット（5/8インチ、27TPI）で簡単取り付け
■イーサネットケーブル配線用の合理化されたケーブルリリーフチャンネル
■1000Base-Tイーサネット
■PoE+対応

【技術仕様】

マイク入力（アナログ入力からDante出力 @ 48kHzサンプリングレート）
入力構成：モノラル、バランスXLR、入力インピーダンス3kΩ
入力周波数特性：20Hz～20kHz ±0.85dB、30Hz～20kHz ±0.32dB
入力THD+N：0.003% @ 150mV入力、+24dBゲイン設定、1kHz、A特性加重
入力IMD：入力クロストーク：0.01% @ 150mV入力、60Hz ＆ 7kHz (SMPTE/DIN)
入力クロストーク：-106dB @ 150mV 楽器入力時、1kHz、A特性加重
入力感度：(ゲイン最大時) -36dBu入力で0 dBFSフルスケール出力
入力感度：(ゲイン最小時) +13.8dBu入力で0 dBFSフルスケール出力
※0 dBu = 0.775 Vrms

楽器入力（アナログ入力→Dante出力 @ 48kHzサンプリングレート）
入力構成：1/4インチ チップ-スリーブ、1MΩ高インピーダンス、アンバランス
入力周波数特性：20Hz - 20kHz ±0.76dB、30Hz - 20kHz ±0.33dB

入力THD+N：0.003% @ 150mV入力、+12dBゲイン設定、1kHz、A特性
入力IMD：0.006% @ 150mV入力、60Hz ＆ 7kHz(SMPTE/DIN)
入力クロストーク：-82dB @ 150mV マイク入力時、1kHz、A特性
入力感度：（ゲイン最大時）-33.5dBu入力で0 dBFSフルスケール出力
入力感度：（ゲイン最小時）-1dBu入力で0 dBFSフルスケール出力
※0 dBu = 0.775 Vrms

ライン入力1 ＆ 2（アナログ入力からDante出力 @ 48kHzサンプリングレート）
入力構成：1/4インチ チップ・リング・スリーブ、バランス、20kΩ入力インピーダンス
入力周波数特性：20Hz～20kHz ±0.74dB、30Hz～20kHz ±0.32dB
入力THD+N：0.005% @ 1V入力、1kHz、A特性
入力IMD：0.008% @ 1V入力、60Hz ＆ 7kHz (SMPTE/DIN)
入力クロストーク：-99dB @ 1V隣接ライン入力時、1kHz、A特性
入力感度：+18dBu (固定ゲイン)

入力伝搬遅延
アナログ入力からDante：0.542ms @ 48kHz, 0.396ms @ 96kHz, 0.318ms @192kHz
アナログ入力からアナログ出力：0.662ms @ 48kHz, 0.349ms @ 96kHz, 0.182ms @192kHz

ミキサーヘッドフォン出力（チャンネルあたり）
相互変調歪み：通常0.08％未満（SMPTE/DIN）

ミキサー アナログ出力（各チャンネル）
周波数特性：20Hz - 20kHz ±0.15dB
THD+N：0.005% @ +18 dBu, 1kHz, A特性
IMD：0.009% @ +18 dBu, 60Hz ＆ 7kHz (SMPTE/DIN)
クロストーク：-94dB @ +18dBu, 1kHz, A特性加重
ノイズ（A特性加重）：-92 dBu (ライン出力＆ヘッドフォン出力時、48kHzサンプリングレート、マスターボリューム100%、入力なし)
ダイナミックレンジ：112.6 dBu (ヘッドフォン出力)、114.3 dBu (ライン出力)
SNR：100.5dBu (ヘッドフォン出力)、105dBu (ライン出力)
伝搬遅延(Danteからアナログ出力まで)：0.792ms @ 48kHz、0.563ms @ 96kHz、0.438ms @192kHz

物理仕様
サイズ：高さ 9.5インチ × 幅 5.95インチ × 奥行 2.71インチ(高さ 241 mm × 幅 151 mm × 奥行 69 mm)
本体重量：1.6ポンド (0.72 kg)
取り付け：標準マイクスタンド (5/8インチ 27山/インチ) またはデスクマウント

電源
電源要件: PoE+ 36-52 VDC、最大15ワット**
**Hear Technologies PRONETまたは同等のPoE +機能付きネットワークスイッチから供給

ケーブル接続
ネットワーク接続：Cat6ケーブルを使用

※0 dBu = 0.775 Vrms
※仕様と外観は予告なく変更される場合があります。

※最新の動作環境、OS対応状況についてはメーカーサイトにてご確認ください。
※製品の仕様・性能、外観、付属品、価格、発売日等は予告なく変更となる場合があります。
