【製品概要】

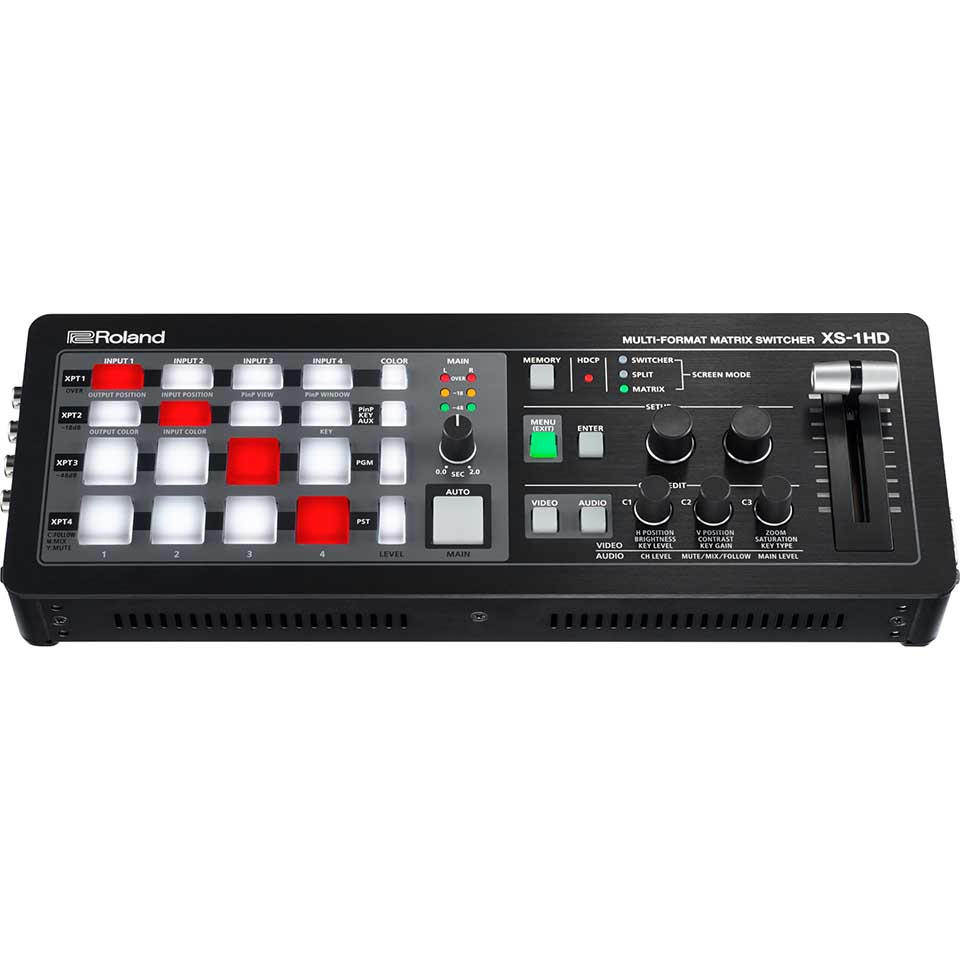

■ハーフA4サイズ、4 系統のHDMI入出力を備えたマトリックス・スイッチャー
■最大WUXGA/1080p、高画質4:4:4/10bit処理
■全入力にフレーム・シンクロナイザーとスケーラーを搭載
■マトリックス・スイッチャー以外の使い方ができる３つのモード
■PinP、キー合成、ディゾルブ切り替えが可能なスイッチャー・モード
■最大3画面のPinPが可能なスプリット・モード
■HDMI4系統、アナログ1系統入力の8chデジタル・オーディオ・ミキサー搭載
■EDIDエミュレータ搭載、HDCP対応
■USBメモリーからの静止画読み込み
コンパクトで場所を選ばずマルチ・スクリーン出力や画面合成が可能。
フルHD対応のマルチフォーマット・マトリックス・スイッチャー。

【製品仕様】

■映像
・映像処理4：4：4（Y/Pb/Pr、RGB）／10ビット、4：2：2（Y/Pb/Pr）／10ビット
・入力端子HDMI：HDMIタイプ A×4（HDMI INPUT 1～4）
※HDCP対応
・出力端子HDMI：HDMIタイプ A×4（HDMI OUTPUT 1～4）
※HDCP対応
・フォーマット480/59.94i（*1）、576/50i（*1）、480/59.94p（*1）、576/50p（*1）、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p、 800×600/60（*1）、1024×768/60（*2）、1280×720/60（*2）、1280×800/60（*2）、1366×768/60（*2）、1280×1024/60（*2）、1400×1050/60（*2）、1600×1200/60、1920×1080/60、1920×1200/60 RB
※CEA-861-E、VESA DMT Version 1.0 Revision 11準拠
※フレーム・レート：59.94Hz（NTSC）または50Hz（PAL）
（*1）入力のみ対応
（*2）フレーム・レート設定が50Hzのとき、出力リフレッシュ・レートは75Hzになります。
・映像効果出力モード：Switcher、Split、Matrix
トランジション：ミックス、カット（*3）
コンポジション（キーヤー）：1（*3）
その他：HDCP対応、テスト・パターン・ジェネレーター
（*3）出力モードに依存します。
・静止画
・内蔵メモリー：1
・最大サイズ：1920×1200ピクセル
・フォーマット：Windows Bitmap File（.bmp）1ピクセル24ビット非圧縮
【音声】
・サンプリング・レート24ビット／48kHz入力端子HDMI：HDMIタイプ A×4
・AUDIO INPUT：RCAピン・タイプ出力端子HDMI：HDMIタイプ A×4
・AUDIO OUTPUT：RCAピン・タイプ
・PHONES：ステレオ・ミニ・タイプ入力レベルAUDIO INPUT：-10dBu（最大入力レベル：+8dBu）
・入力インピーダンスAUDIO INPUT：15kΩ
・出力レベルAUDIO OUTPUT：-10dBu（最大出力レベル：+8dBu）
PHONES：72mW + 72mW（32Ω負荷時）
・出力インピーダンスAUDIO OUTPUT：1kΩ
PHONES：10ΩフォーマットHDMI：リニア PCM、24ビット、48kHz、2ch
・音声処理ミキサー：4ch（ディレイ：最大500ms、オーディオ・フォロー）
テスト・トーン・ジェネレーター
【その他】
■外部端子REMOTE：RS-232 9ピンD-subタイプ（オス）×1（外部制御用）
USB MEMORY：USB Aタイプ×1（USBメモリー用）
■プリセット・メモリー16
※オート・メモリー機能搭載
■電源ACアダプター
■消費電流2.1A
■消費電力25W
■動作温度0～+40℃
■外形寸法328（幅）×117（奥行）×57（高さ）mm
■質量1.2kg
■付属品
・取扱説明書
・ACアダプター
・電源コード
■保証書 ローランド ユーザー登録カード
※Notes※0dBu＝0.775Vrms
