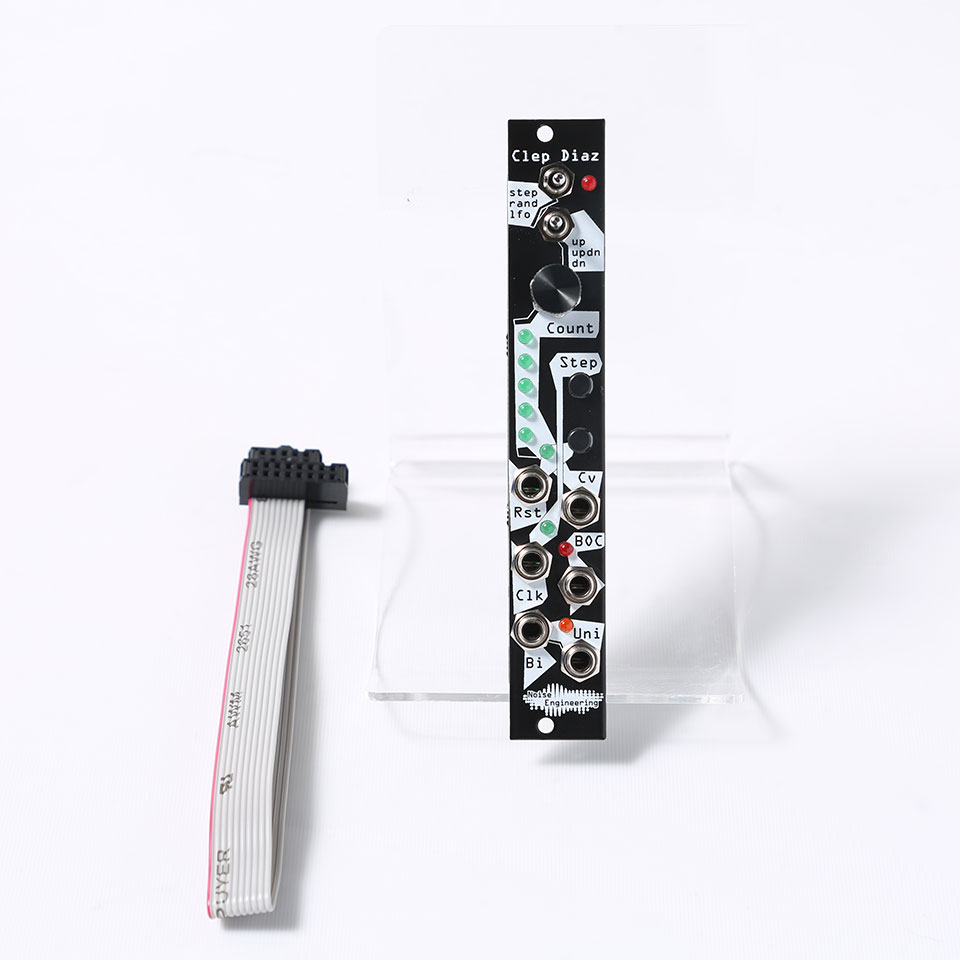

Clep Diazはコンパクトで便利なステップCV/LFO(Slewノイズ)ジェネレーターです。

【Feature】

Clep Diazには3つのモードがありステップモードとランダムモードでは、エンコーダを使用してシーケンスのステップ数(段数)を制御します。
LFOモードではエンコーダは出力のレベルを制御します。
さらに出力されるCVの方向性をUp,Down,Up/Downにスイッチで切り替えCVをカスタマイズします。
エンコーダーは外部CV制御が可能です。
独立したユニポーラ/バイポーラ出力によりCVインを持つ様々なモジュールの制御が可能です。

【Interface】

■step/rand/lfoスイッチ
Step,Random,LFOの3つのモードを切り替えるスイッチ。
全てのモードは外部ClockもしくはStepボタンを押す毎に出力が変化します。
Step/Randomモードではエンコーダー/外部CVにより指定されたステップ数(段階数)のCVを出力します。
Stepモードでは指定されたステップ数で均等に割られた毎に上昇/下降するCVを出力し、ランダムモードでは同じようにステップ数で上昇/下降しますがステップ毎のCVのレベルはランダムとなります。
スイッチの横のLEDはステップ数が3の倍数の場合は薄く点灯し、4の倍数の場合は明るく光ります。

LFOモードではクロックのタイミングに基づいた滑らかなノイズLFOを出力します。
エンコーダーを右に回すと出力される振幅(レベル）が増加します。

■up/updn/dnスイッチ
Step/Randomモードではステップの方向性を決定します。
LFOモードでは波の対称性を制御しUpは波の立ち上がりの傾きを微妙に減少させ、updnは対称となりdnはLFO波の減衰の傾きを微妙に減少させます。
ステップの最大ステップはupとdnは32ステップ、updnは63ステップとなります。

■Countエンコーダー
ステップ数/出力振幅を設定するエンコーダーです。
5つのLEDカウンターが全て消えている場合出力CVはミュートされます。
Step/Randomモードではミュート時の出力はupの場合は0V,dnの場合は+5Vとなります。
エンコーダーをタップするとミュートとなりもう一度タップするとミュートされる前の状態に戻ります。
LEDカウンターは5桁の２進数で表示され現在のステップ数/出力振幅の目安となります。

■Stepボタン
マニュアル操作でステップを進めます。

■Clkインジャック
クロックインプットジャックです。クロックのスレッショルドはおよそ+2.2Vです。

■Rstインジャック/ボタン
外部リセットインプット/マニュアルリセットボタン

■CVインジャック
外部CVコントロールによりCountのステップ数/出力振幅を制御します。

■BOCアウトジャック
Step/Randomモードでは設定したステップ数がサイクルの開始時にいる間Gateを出力します。
upの場合は0Vのステップで、dn,updnの時は+5Vの時にGateを出力します。
updn時のGateを出力するタイミングはResetされた時とupしたピークの時に出力されます。
LFOモードの場合はランダムGateを出力します。

■Bi/Uniアウトジャック
CVのアウトプットジャックです。
Biアウトは-5V～+5Vのレンジで出力し、Uniアウトは0V～+5VのレンジでCVを出力します。

※製造時の基板切り出しの際に残ったバリがパネルより外に飛び出している場合があります。
隣り合ったモジュールと干渉する場合は当店へ相談・お持ち込みいただくか慎重にヤスリ等で削ってください。

■サイズ:4HP
■Max Depth:20mm
■消費電流 +12V:44mA/-12V:8mA
※この商品はモジュール型シンセサイザー（ユーロラック・モジュラーシンセ規格）です。単品での使用はできません。
いくつかのモジュールを組み合わせての使用となります。電源供給ユニット、マウントケースが別途必要です。
